مقدمه
در یک سیستم برق صنعتی، بروز خطاهایی مانند اتصال کوتاه و اضافهبار فقط به معنی قطع شدن برق نیست. این اتفاقات میتوانند باعث افزایش شدید دما، آسیب دیدن کابلها، سوختن سیمپیچ موتور، خرابی تجهیزات داخل تابلو برق و حتی ایجاد آتشسوزی شوند. به همین دلیل، انتخاب صحیح تجهیزات حفاظتی برق یکی از مهمترین مراحل طراحی و اجرای یک سیستم الکتریکی ایمن است.
موتورهای الکتریکی به دلیل شرایط کاری خاص خود، هنگام راهاندازی و بهرهبرداری با جریانهای متفاوتی روبهرو میشوند. از طرف دیگر، تابلو برق مجموعهای از تجهیزات مختلف مانند کلیدها، کنتاکتورها، رلهها و کابلها را در خود جای داده است که هرکدام باید در مقابل خطاهای الکتریکی به شکل مناسبی محافظت شوند.
در این مقاله بررسی میکنیم که اتصال کوتاه و اضافهبار چه تفاوتی دارند، چه آسیبهایی ایجاد میکنند و با استفاده از چه تجهیزات حفاظتی برق میتوان از موتور و تابلو برق در برابر این مشکلات محافظت کرد.
اتصال کوتاه چیست و چرا خطرناک است؟
اتصال کوتاه یا Short Circuit زمانی اتفاق میافتد که بین دو نقطه از مدار با اختلاف پتانسیل متفاوت، مسیری با مقاومت بسیار کم ایجاد شود. در چنین شرایطی جریان مدار ممکن است در مدت بسیار کوتاهی چندین برابر جریان نامی افزایش پیدا کند.
برای مثال، اگر در یک مدار سهفاز به دلیل آسیب دیدن عایق کابل، دو فاز مستقیماً با یکدیگر تماس پیدا کنند، جریان بسیار بزرگی از مدار عبور خواهد کرد.
این جریان بالا میتواند در مدت کوتاهی باعث موارد زیر شود:
- افزایش شدید دمای کابل و هادیها
- آسیب دیدن تجهیزات داخل تابلو برق
- جوش خوردن یا سوختن کنتاکتها
- آسیب دیدن سیمپیچ الکتروموتور
- ایجاد قوس الکتریکی
- افزایش احتمال آتشسوزی
- توقف خط تولید یا تجهیزات صنعتی
نکته مهم این است که حفاظت اتصال کوتاه باید بسیار سریع عمل کند. بنابراین نمیتوان برای مقابله با اتصال کوتاه تنها به تجهیزاتی مانند بیمتال متکی بود و باید از تجهیز حفاظتی مناسب برای قطع جریان خطا استفاده کرد.
اضافهبار چیست؟
اضافهبار یا Overload شرایط متفاوتی نسبت به اتصال کوتاه دارد. در اضافهبار، جریان مدار بیشتر از مقدار نامی است اما معمولاً شدت آن به اندازه جریان اتصال کوتاه نیست.
فرض کنید یک موتور برای جریان نامی 10 آمپر طراحی شده است اما به دلیل افزایش بار مکانیکی، گیر کردن بخشی از دستگاه یا شرایط نامناسب عملکرد، مدتی با جریان 14 آمپر کار میکند. ممکن است موتور در همان لحظه از کار نیفتد، اما ادامه این شرایط باعث افزایش تدریجی دمای سیمپیچها میشود.
اضافهبار طولانی میتواند باعث:
- گرم شدن بیش از حد موتور
- کاهش عمر عایق سیمپیچ
- کاهش طول عمر موتور
- آسیب دیدن کابلها
- افزایش مصرف انرژی
- سوختن سیمپیچ موتور
شود.
بنابراین یکی از وظایف مهم تجهیزات حفاظتی برق، تشخیص این افزایش جریان و قطع مدار پیش از ایجاد آسیب جدی است.
تفاوت اتصال کوتاه و اضافهبار چیست؟
اگرچه در هر دو حالت جریان مدار افزایش پیدا میکند، نحوه ایجاد و شدت آنها متفاوت است.
در اضافهبار، مدار معمولاً از نظر الکتریکی سالم است اما مصرفکننده بیش از ظرفیت معمول خود جریان میکشد. این اتفاق میتواند برای چند ثانیه یا حتی چند دقیقه ادامه داشته باشد.
اما در اتصال کوتاه، یک خطای جدی در مدار به وجود آمده و مقاومت مسیر به شدت کاهش پیدا کرده است. در نتیجه جریان ممکن است در کسری از ثانیه به مقدار بسیار بالایی برسد.
به زبان ساده:
اضافهبار = افزایش نسبتاً محدود جریان در مدت زمان طولانیتر
اتصال کوتاه = افزایش بسیار شدید جریان در مدت زمان بسیار کوتاه
به همین دلیل در یک سیستم اصولی معمولاً از ترکیبی از تجهیزات حفاظتی استفاده میشود تا هر دو نوع خطا پوشش داده شوند.

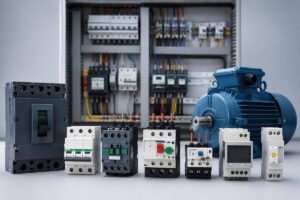

مهمترین تجهیزات حفاظتی برق برای موتور و تابلو برق
انتخاب تجهیز حفاظتی به نوع مدار، توان موتور، جریان نامی، نوع بار و شرایط شبکه بستگی دارد. با این حال چند تجهیز در اکثر تابلوهای برق صنعتی نقش مهمی در حفاظت مدار دارند.
-
کلید حرارتی؛ یکی از مهمترین تجهیزات حفاظت موتور
یکی از کاربردیترین گزینهها برای حفاظت الکتروموتور، کلید حرارتی یا MPCB است.
کلید حرارتی میتواند موتور را در مقابل اضافهبار و اتصال کوتاه محافظت کند و به همین دلیل در مدارهای موتوری کاربرد بسیار گستردهای دارد.
این تجهیز معمولاً دارای دو مکانیزم حفاظتی است:
حفاظت حرارتی:
در صورت عبور جریان بیش از مقدار تنظیمشده برای مدت مشخص، مکانیزم حرارتی عمل کرده و مدار را قطع میکند.
حفاظت مغناطیسی:
در صورت بروز جریان بسیار شدید مانند اتصال کوتاه، مکانیزم مغناطیسی با سرعت بالا مدار را قطع میکند.
یکی از مزایای مهم کلید حرارتی، امکان تنظیم جریان آن بر اساس جریان نامی موتور است.
برای مشاهده مدلهای مختلف میتوانید به بخش کلیدهای حرارتی اشنایدر در کنترل صنعت مراجعه کنید.
-
بیمتال؛ حفاظت در برابر اضافهبار موتور
رله اضافهبار یا بیمتال یکی دیگر از تجهیزات پرکاربرد در مدارهای موتوری است.
بیمتال عمدتاً برای تشخیص اضافهبار استفاده میشود. زمانی که جریان موتور برای مدت مشخصی بیش از مقدار تنظیمشده باشد، بیمتال عمل کرده و از طریق مدار فرمان باعث قطع کنتاکتور میشود.
نکته مهم این است که بیمتال به تنهایی جایگزین حفاظت اتصال کوتاه نیست. بنابراین اگر مدار موتوری با ترکیب کنتاکتور و بیمتال طراحی شده باشد، باید تجهیز مناسبی مانند فیوز یا کلید حفاظتی نیز برای اتصال کوتاه در نظر گرفته شود.
برای بررسی محصولات این گروه میتوانید صفحه بیمتال اشنایدر را مشاهده کنید.
کلید حرارتی بهتر است یا بیمتال؟
پاسخ به این سؤال به طراحی مدار بستگی دارد.
کلید حرارتی قابلیت حفاظت در برابر اضافهبار و اتصال کوتاه را دارد و مستقیماً مدار قدرت موتور را قطع میکند. در مقابل، بیمتال عمدتاً مسئول تشخیص اضافهبار است و معمولاً با فرمان دادن به کنتاکتور، مدار موتور را قطع میکند.
به همین دلیل در بسیاری از مدارهای موتوری جدید استفاده از کلید حرارتی گزینهای ساده و کاربردی است، اما ترکیب کنتاکتور، بیمتال و تجهیز حفاظت اتصال کوتاه نیز همچنان در بسیاری از تابلوهای صنعتی مورد استفاده قرار میگیرد.
انتخاب نهایی باید بر اساس توان موتور، نوع راهاندازی، جریان اتصال کوتاه شبکه و ساختار مدار فرمان انجام شود.
-
کلید اتوماتیک؛ حفاظت اصلی تابلو برق
در تابلوهای برق صنعتی علاوه بر حفاظت هر مصرفکننده، باید برای ورودی اصلی تابلو و فیدرهای مختلف نیز حفاظت مناسبی در نظر گرفت.
کلید اتوماتیک یا Circuit Breaker یکی از اصلیترین تجهیزات حفاظتی برق در چنین کاربردهایی است.
این کلیدها میتوانند در برابر اضافهجریان و اتصال کوتاه مدار را قطع کنند و بسته به مدل، امکانات تنظیم و حفاظت بیشتری نیز در اختیار طراح قرار دهند.
کلیدهای اتوماتیک معمولاً در انواع مختلفی مانند:
- کلید اتوماتیک کامپکت یا MCCB
- کلید اتوماتیک هوایی یا ACB
- مدلهای فیکس
- مدلهای قابل تنظیم
مورد استفاده قرار میگیرند.
برای مشاهده محصولات موجود، بخش کلیدهای اتوماتیک اشنایدر کنترل صنعت میتواند مرجع مناسبی برای بررسی مدلهای مختلف باشد.
-
فیوز مینیاتوری؛ گزینهای برای حفاظت مدارهای کوچکتر
کلید مینیاتوری یا MCB نیز از شناختهشدهترین تجهیزات حفاظتی است.
این تجهیز برای حفاظت مدار در برابر اضافهجریان و اتصال کوتاه استفاده میشود و بیشتر در مدارهای با جریان پایینتر، مدارهای فرمان، روشنایی، تجهیزات جانبی تابلو و برخی مصرفکنندههای کوچک کاربرد دارد.
انتخاب تیپ مناسب کلید مینیاتوری اهمیت زیادی دارد؛ زیرا منحنی قطع تیپهای مختلف با یکدیگر متفاوت است.
به عنوان نمونه، یک بار موتوری هنگام راهاندازی جریان لحظهای بالاتری دارد و اگر کلید بدون توجه به مشخصات بار انتخاب شود، ممکن است با هر بار استارت موتور به اشتباه قطع کند.
انواع فیوز مینیاتوری و محافظ جان اشنایدر نیز در سایت کنترل صنعت قابل بررسی است.
-
5. کنتاکتور چه نقشی در حفاظت موتور دارد؟
گاهی تصور میشود کنتاکتور یکی از تجهیزات اصلی حفاظتی موتور است، اما وظیفه اصلی کنتاکتور قطع و وصل مدار قدرت بر اساس فرمان الکتریکی است.
کنتاکتور به خودی خود نمیتواند جای کلید حرارتی، فیوز یا رله اضافهبار را بگیرد.
برای مثال یکی از ساختارهای متداول مدار موتور به صورت زیر است:
کلید حفاظتی → کنتاکتور → بیمتال → موتور
در این ساختار، کلید یا فیوز مسئول حفاظت اتصال کوتاه است، بیمتال اضافهبار را تشخیص میدهد و کنتاکتور وظیفه قطع و وصل موتور را بر عهده دارد.
در روش دیگر میتوان از:
کلید حرارتی → کنتاکتور → موتور
استفاده کرد؛ زیرا کلید حرارتی میتواند حفاظت اضافهبار و اتصال کوتاه را پوشش دهد.
اگر برای مدار قدرت به کنتاکتور نیاز دارید، مدلهای مختلف در دسته کنتاکتور اشنایدر قابل مشاهده هستند.
چگونه تجهیزات حفاظتی مناسب موتور را انتخاب کنیم؟
صرف استفاده از تجهیزات حفاظتی برق باعث ایمن شدن مدار نمیشود. این تجهیزات باید متناسب با مشخصات واقعی موتور و شبکه انتخاب و تنظیم شوند.
جریان نامی موتور را بررسی کنید
اولین اطلاعات مهم روی پلاک موتور، جریان نامی آن است. تنظیم حفاظت اضافهبار باید با توجه به جریان درجشده روی پلاک و شرایط واقعی کار موتور انجام شود.
انتخاب یک کلید با جریان بسیار بالاتر از جریان نامی موتور میتواند باعث شود تجهیز در زمان مناسب عمل نکند.
جریان راهاندازی موتور را در نظر بگیرید
الکتروموتورها هنگام استارت معمولاً جریانی بیشتر از جریان نامی مصرف میکنند. تجهیز حفاظتی باید بتواند بین جریان طبیعی راهاندازی و یک خطای واقعی تفاوت ایجاد کند.
به همین دلیل انتخاب کلید صرفاً بر اساس عدد جریان نامی، بدون در نظر گرفتن نوع موتور و روش راهاندازی، تصمیم درستی نیست.
قدرت قطع کلید را بررسی کنید
یکی از پارامترهای بسیار مهم در انتخاب کلید، قدرت قطع اتصال کوتاه است.
فرض کنید جریان اتصال کوتاه احتمالی در محل نصب تابلو 15 کیلوآمپر باشد. استفاده از کلیدی که توان قطع ایمن این میزان جریان را ندارد، میتواند هنگام بروز خطا بسیار خطرناک باشد.
بنابراین مشخصاتی مانند Icu و Ics در کلیدهای اتوماتیک باید متناسب با شرایط شبکه بررسی شوند.
سطح مقطع کابل را فراموش نکنید
وظیفه تجهیزات حفاظتی فقط حفاظت از مصرفکننده نیست؛ کابل نیز باید در برابر اضافهجریان محافظت شود.
اگر جریان نامی کلید بیش از ظرفیت مجاز کابل انتخاب شود، ممکن است کابل قبل از عملکرد حفاظت بیش از حد گرم شود.
بنابراین کلید، کابل و مصرفکننده باید به عنوان یک مجموعه واحد طراحی شوند.
برای حفاظت یک موتور سهفاز چه تجهیزاتی نیاز داریم؟
در یک مدار موتوری ساده میتوان از کلید حرارتی و کنتاکتور استفاده کرد.
کلید حرارتی بر اساس جریان نامی موتور تنظیم شده و حفاظت اضافهبار و اتصال کوتاه را بر عهده میگیرد. کنتاکتور نیز با دریافت فرمان از شاسی، PLC یا سایر تجهیزات کنترلی، موتور را روشن و خاموش میکند.
در ساختارهای دیگر ممکن است از کلید یا فیوز برای حفاظت اتصال کوتاه و از کنتاکتور به همراه بیمتال برای حفاظت اضافهبار استفاده شود.
اما در هر دو حالت باید موارد دیگری مانند:
- قطع فاز
- افت یا افزایش نامناسب ولتاژ
- خطای زمین
- دمای موتور
- تعداد دفعات استارت
- شرایط محیطی
- نوع بار مکانیکی
نیز متناسب با اهمیت موتور بررسی شوند.
حفاظت تابلو برق فقط به یک کلید محدود نمیشود
یکی از اشتباهات رایج این است که تصور کنیم نصب یک کلید اتوماتیک در ورودی تابلو برای حفاظت تمام تجهیزات کافی است.
در یک تابلو اصولی معمولاً حفاظت در چند سطح انجام میشود.
کلید اصلی از ورودی تابلو محافظت میکند، فیدرها دارای تجهیزات حفاظتی متناسب با جریان خود هستند و تجهیزات حساس یا موتورهای مختلف نیز حفاظت اختصاصی دارند.
این موضوع که به آن هماهنگی حفاظتی یا Coordination گفته میشود، باعث میشود هنگام وقوع خطا فقط نزدیکترین تجهیز حفاظتی به محل خطا عمل کند.
برای مثال، اگر در یکی از موتورهای یک خط تولید اتصال کوتاه ایجاد شود، بهتر است فقط همان فیدر قطع شود؛ نه اینکه کلید اصلی تابلو عمل کرده و تمام خط تولید خاموش شود.
رله کنترل فاز؛ مکمل حفاظت موتورهای سهفاز
در بسیاری از سیستمهای صنعتی، مشکلات موتور فقط ناشی از اضافهبار یا اتصال کوتاه نیست.
قطع شدن یکی از فازها، جابهجایی توالی فازها، عدم تقارن ولتاژ و افت یا افزایش غیرمجاز ولتاژ نیز میتواند عملکرد موتور را مختل کند.
در چنین شرایطی استفاده از رله کنترل فاز در کنار سایر تجهیزات حفاظتی میتواند سطح ایمنی سیستم را افزایش دهد.
این تجهیز شرایط شبکه سهفاز را کنترل کرده و در صورت شناسایی خطا، از طریق مدار فرمان مانع ادامه کار موتور میشود.
اشتباهات رایج در حفاظت موتور و تابلو برق
یکی از رایجترین اشتباهات، انتخاب تجهیزات تنها بر اساس قیمت است. یک کلید ارزان اما نامتناسب با جریان و قدرت اتصال کوتاه شبکه، نمیتواند حفاظت قابل اعتمادی ایجاد کند.
تنظیم نادرست بیمتال یا کلید حرارتی نیز از خطاهای متداول است. اگر جریان بسیار بالا تنظیم شود، موتور به خوبی محافظت نمیشود و اگر مقدار تنظیم بیش از حد پایین باشد، مدار دائماً دچار قطع ناخواسته خواهد شد.
استفاده از تجهیزات غیراصل، انتخاب کابل نامناسب، بیتوجهی به دمای محیط، عدم بررسی اتصالات تابلو و استفاده از یک حفاظت مشترک برای چند بار متفاوت نیز میتوانند ایمنی سیستم را کاهش دهند.
سرویس دورهای تجهیزات حفاظتی را جدی بگیرید
حتی بهترین تجهیزات حفاظتی برق نیز برای عملکرد مطمئن به نصب صحیح و نگهداری مناسب نیاز دارند.
در بازدیدهای دورهای تابلو بهتر است وضعیت اتصال ترمینالها، آثار تغییر رنگ یا افزایش دما، عملکرد مکانیکی کلیدها، تنظیم رلههای حفاظتی، سلامت کنتاکتورها و شرایط کابلها بررسی شود.
شل بودن یک اتصال میتواند مقاومت نقطه اتصال را افزایش دهد و در نهایت باعث بالا رفتن دما و آسیب دیدن تجهیزات شود.
در تابلوهای مهم صنعتی استفاده از روشهایی مانند ترموگرافی نیز میتواند نقاط دارای دمای غیرعادی را پیش از وقوع خرابی جدی مشخص کند.
چرا انتخاب برند معتبر در تجهیزات حفاظتی اهمیت دارد؟
تجهیز حفاظتی در شرایط عادی شاید ماهها یا سالها بدون عملکرد باقی بماند، اما در لحظه وقوع خطا باید دقیق و سریع عمل کند. بنابراین کیفیت ساخت، منحنی عملکرد مشخص، قدرت قطع واقعی و استاندارد بودن تجهیزات اهمیت زیادی دارد.
برندهایی مانند Schneider Electric طیف وسیعی از تجهیزات مربوط به حفاظت، فرمان و کنترل مدارهای صنعتی را تولید میکنند.
در کنترل صنعت نیز مجموعهای از تجهیزات برق صنعتی اشنایدر از جمله کلید حرارتی، کلید اتوماتیک، کنتاکتور، بیمتال، فیوز مینیاتوری، محافظ جان و تجهیزات کنترلی ارائه شده است. در زمان انتخاب محصول نیز بررسی مشخصات فنی و دریافت مشاوره میتواند از انتخاب تجهیز نامتناسب با پروژه جلوگیری کند.
جمعبندی؛ بهترین روش حفاظت از موتور و تابلو برق چیست؟
برای محافظت کامل از موتور و تابلو برق، نمیتوان تنها به یک تجهیز متکی بود. یک سیستم ایمن باید بر اساس نوع خطا، جریان مدار، مشخصات مصرفکننده و شرایط شبکه طراحی شود.
برای حفاظت موتور، کلید حرارتی یکی از کاربردیترین تجهیزات است زیرا میتواند حفاظت اضافهبار و اتصال کوتاه را به صورت همزمان فراهم کند. در مدارهای مبتنی بر بیمتال نیز باید حفاظت اتصال کوتاه به صورت جداگانه در نظر گرفته شود.
در تابلوهای برق، کلیدهای اتوماتیک، فیوزهای مینیاتوری و سایر تجهیزات حفاظتی باید بر اساس جریان نامی، قدرت قطع، سطح مقطع کابل و نوع بار انتخاب شوند.
مهمتر از همه اینکه انتخاب صحیح تجهیزات حفاظتی برق علاوه بر جلوگیری از خسارت مالی، باعث افزایش طول عمر تجهیزات، کاهش توقف خطوط تولید و بالا رفتن سطح ایمنی مجموعه میشود.
اگر برای انتخاب کلید حرارتی، بیمتال، کنتاکتور، کلید اتوماتیک یا سایر تجهیزات مورد نیاز تابلو برق نیاز به بررسی مشخصات فنی دارید، میتوانید محصولات موجود در فروشگاه کنترل صنعت را بررسی کرده و متناسب با مشخصات پروژه، تجهیز مناسب را انتخاب کنید.
سوالات متداول درباره تجهیزات حفاظتی برق
بهترین تجهیز برای حفاظت موتور در برابر اضافهبار و اتصال کوتاه چیست؟
کلید حرارتی یا MPCB یکی از گزینههای مناسب برای مدارهای موتوری است؛ زیرا در یک تجهیز میتواند حفاظت حرارتی در برابر اضافهبار و حفاظت مغناطیسی در برابر اتصال کوتاه را فراهم کند. البته انتخاب مدل و رنج جریان آن باید متناسب با مشخصات موتور باشد.
آیا بیمتال از موتور در برابر اتصال کوتاه محافظت میکند؟
خیر. وظیفه اصلی بیمتال حفاظت موتور در برابر اضافهبار است. برای حفاظت اتصال کوتاه باید از تجهیز مناسبی مانند کلید حفاظتی یا فیوز استفاده شود.
تفاوت کلید حرارتی و کلید اتوماتیک چیست؟
کلید حرارتی به طور ویژه برای حفاظت و کنترل مدارهای موتوری طراحی شده است، در حالی که کلیدهای اتوماتیک
کاربرد گستردهتری در حفاظت خطوط، فیدرها، کابلها و ورودی تابلوهای برق دارند.
آیا کنتاکتور وسیله حفاظتی محسوب میشود؟
وظیفه اصلی کنتاکتور قطع و وصل مدار قدرت با فرمان الکتریکی است. برای حفاظت موتور معمولاً کنتاکتور در کنار تجهیزاتی مانند کلید حرارتی یا بیمتال و حفاظت اتصال کوتاه استفاده میشود.
هنگام خرید تجهیزات حفاظتی برق به چه نکاتی توجه کنیم؟
جریان نامی، ولتاژ کاری، قدرت قطع اتصال کوتاه، مشخصات بار، سطح مقطع کابل، شرایط محیطی، استاندارد محصول و اصالت تجهیزات از مهمترین مواردی هستند که باید قبل از انتخاب بررسی شوند.
