میکروسوئیچ غلطکی چیست؟
میکروسوئیچ غلطکی یکی از تجهیزات پرکاربرد در مدارهای فرمان و سیستمهای کنترل صنعتی است که برای تشخیص موقعیت، حرکت یا رسیدن یک قطعه به نقطه مشخص مورد استفاده قرار میگیرد. این تجهیز در ظاهر ساختار سادهای دارد، اما در بسیاری از ماشینآلات صنعتی نقش مهمی در کنترل فرآیند و جلوگیری از ادامه حرکت تجهیزات در شرایط نامناسب ایفا میکند.
میکروسوئیچها در مدلهای مختلفی تولید میشوند و یکی از تفاوتهای مهم آنها، نوع عملگر یا همان بخش تحریککننده است. در مدل غلطکی، یک غلتک کوچک در قسمت بالایی یا کناری میکروسوئیچ قرار دارد که با تماس مکانیکی با قطعه متحرک، وضعیت کنتاکتهای داخلی را تغییر میدهد.
به همین دلیل، میکروسوئیچ غلطکی برای کاربردهایی که قطعه موردنظر در مسیر حرکت خود با کلید تماس پیدا میکند، گزینهای بسیار مناسب است. با حرکت قطعه و برخورد آن با غلطک، مکانیزم داخلی فعال شده و مدار الکتریکی تغییر وضعیت میدهد.
از این تجهیز میتوان در ماشینآلات صنعتی، خطوط تولید، سیستمهای انتقال مواد، دربهای اتوماتیک، تجهیزات بستهبندی، بالابرها و بسیاری از سیستمهای کنترلی استفاده کرد.
میکروسوئیچ غلطکی چگونه کار میکند؟
عملکرد میکروسوئیچ بر اساس یک مکانیزم مکانیکی سریع انجام میشود. زمانی که نیروی خارجی به غلطک وارد میشود، این نیرو به مکانیزم داخلی منتقل شده و باعث تغییر وضعیت کنتاکتها میشود.
میکروسوئیچ معمولاً دارای ترمینالهای COM، NO و NC است. ترمینال COM بهعنوان کنتاکت مشترک شناخته میشود، NO در حالت عادی باز است و NC در حالت عادی بسته قرار دارد.
با تحریک غلطک، وضعیت این کنتاکتها تغییر میکند. از همین ویژگی میتوان برای ارسال سیگنال به مدار فرمان، PLC، رله یا سایر تجهیزات کنترلی استفاده کرد.
برای مثال، تصور کنید یک قطعه روی خط تولید در حال حرکت است و باید زمانی که به انتهای مسیر رسید، حرکت موتور متوقف شود. در این حالت میتوان میکروسوئیچ غلطکی را در انتهای مسیر نصب کرد. زمانی که قطعه به غلطک برخورد میکند، وضعیت کنتاکت تغییر کرده و فرمان توقف به مدار کنترل ارسال میشود.
این عملکرد ساده، یکی از دلایل استفاده گسترده از میکروسوئیچها در سیستمهای اتوماسیون صنعتی است.
اجزای اصلی میکروسوئیچ غلطکی
ساختار داخلی میکروسوئیچ نسبتاً ساده است، اما هر قسمت وظیفه مشخصی دارد. مهمترین بخش این تجهیز، عملگر غلطکی است که با قطعه متحرک تماس پیدا میکند.
بدنه میکروسوئیچ وظیفه محافظت از اجزای داخلی را بر عهده دارد. جنس و کیفیت این بدنه، مخصوصاً در محیطهای صنعتی، اهمیت زیادی دارد.
در قسمت داخلی نیز مجموعهای از کنتاکتها، فنر و مکانیزم سوئیچ قرار گرفته است. این مجموعه بهگونهای طراحی شده که با اعمال فشار به غلطک، وضعیت مدار در مدت کوتاهی تغییر کند.
ترمینالهای اتصال نیز بخش دیگری از میکروسوئیچ هستند که امکان اتصال آن را به مدار فرمان یا مدار قدرت فراهم میکنند.
در هنگام انتخاب میکروسوئیچ، تنها شکل ظاهری آن نباید مورد توجه قرار گیرد؛ بلکه باید مشخصات الکتریکی و مکانیکی آن نیز با نیاز پروژه هماهنگ باشد.
کاربردهای میکروسوئیچ غلطکی در صنعت
میکروسوئیچ غلطکی در صنایع مختلف کاربرد دارد و دلیل اصلی آن، امکان تشخیص دقیق موقعیت قطعات متحرک است.

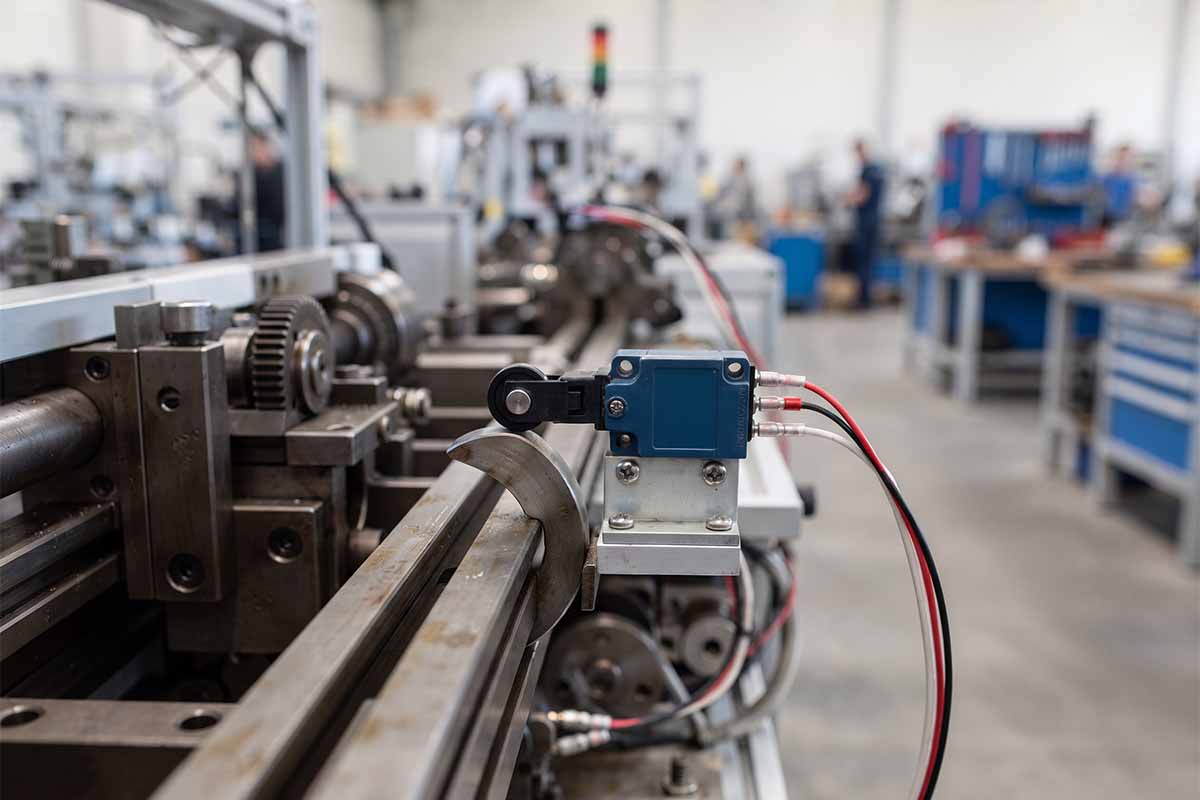

استفاده در ماشینآلات صنعتی
در بسیاری از ماشینآلات، لازم است حرکت یک قطعه در نقطه مشخص متوقف شود. میکروسوئیچ میتواند با تشخیص رسیدن قطعه به انتهای مسیر، سیگنال لازم را به مدار فرمان ارسال کند.
به عنوان مثال، در دستگاههایی که دارای مکانیزم رفت و برگشتی هستند، میتوان در ابتدا و انتهای مسیر از میکروسوئیچ استفاده کرد تا سیستم کنترل از موقعیت قطعه مطلع شود.

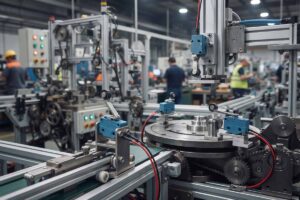

استفاده در خطوط تولید
در خطوط تولید اتوماتیک، تشخیص موقعیت قطعات اهمیت زیادی دارد. میکروسوئیچ غلطکی میتواند حضور یا رسیدن یک قطعه به موقعیت مشخص را تشخیص دهد.
این اطلاعات میتواند مستقیماً به رله، کنترلر یا PLC منتقل شود و PLC بر اساس برنامه خود فرمان بعدی را صادر کند.
اگر پروژه شما نیاز به کنترل و تشخیص موقعیت در کنار PLC دارد، میتوان تجهیزات اتوماسیون صنعتی و PLC اشنایدر را نیز متناسب با نیاز پروژه بررسی کرد.
استفاده در سیستمهای انتقال مواد
در نوار نقالهها و سیستمهای انتقال مواد نیز میکروسوئیچها کاربرد زیادی دارند. میتوان از آنها برای تشخیص موقعیت بخشهای متحرک، کنترل محدوده حرکت یا ایجاد فرمان توقف استفاده کرد.
استفاده در دربهای صنعتی
در برخی دربهای اتوماتیک و صنعتی، میکروسوئیچ برای تشخیص باز یا بسته بودن درب مورد استفاده قرار میگیرد. با تغییر وضعیت درب، وضعیت کنتاکت میکروسوئیچ نیز تغییر کرده و سیستم کنترل میتواند عملکرد مناسب را انجام دهد.
استفاده در تجهیزات بستهبندی
ماشینآلات بستهبندی معمولاً دارای بخشهای متحرک زیادی هستند. در این تجهیزات، تشخیص موقعیت قطعات برای اجرای صحیح مراحل مختلف ضروری است. میکروسوئیچ غلطکی میتواند در چنین سیستمهایی بهعنوان یک سنسور مکانیکی عمل کند.

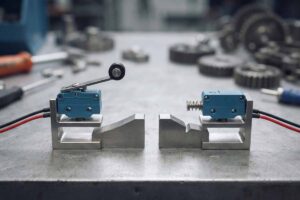

تفاوت میکروسوئیچ غلطکی با میکروسوئیچ ساده چیست؟
مهمترین تفاوت این دو مدل در نوع عملگر آنهاست. در میکروسوئیچهای ساده ممکن است عملگر به شکل اهرمی، پیستونی یا دکمهای باشد، در حالی که در مدل غلطکی، بخش انتهایی عملگر به یک غلتک مجهز شده است.
وجود غلطک باعث میشود تماس با قطعه متحرک روانتر انجام شود. این ویژگی در کاربردهایی که قطعه بهصورت خطی حرکت میکند، اهمیت زیادی دارد.
غلطک همچنین میتواند اصطکاک مستقیم بین قطعه و عملگر را کاهش دهد و در برخی کاربردها باعث افزایش عمر مکانیکی مجموعه شود.
البته این به معنی مناسب بودن میکروسوئیچ غلطکی برای تمام پروژهها نیست. نوع عملگر باید بر اساس مسیر حرکت، سرعت قطعه، میزان فشار و شرایط نصب انتخاب شود.

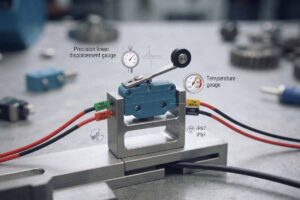

هنگام انتخاب میکروسوئیچ غلطکی به چه مشخصاتی توجه کنیم؟
برای انتخاب یک مدل مناسب، باید چند مشخصه مهم بررسی شود. اولین مورد، ولتاژ و جریان نامی میکروسوئیچ است. این مقدار باید متناسب با مدار موردنظر باشد.
اگر میکروسوئیچ قرار است مستقیماً بار الکتریکی را قطع و وصل کند، ظرفیت کنتاکت اهمیت زیادی دارد. اما اگر تنها سیگنال کنترلی را به PLC منتقل کند، شرایط متفاوت خواهد بود.
پارامتر مهم دیگر، نوع کنتاکت است. وجود COM، NO و NC امکان استفاده از میکروسوئیچ در مدارهای مختلف را فراهم میکند.
همچنین باید به نیروی موردنیاز برای تحریک عملگر، میزان حرکت غلطک، سرعت عملکرد و تعداد دفعات قطع و وصل توجه کرد.
در محیطهای صنعتی، درجه حفاظت بدنه نیز اهمیت زیادی دارد. اگر میکروسوئیچ در محیط مرطوب، پرگردوغبار یا در معرض روغن و آلودگی نصب میشود، باید مدلی انتخاب شود که از حفاظت مناسب برخوردار باشد.
میکروسوئیچ غلطکی اشنایدر برای چه پروژههایی مناسب است؟
در پروژههایی که کیفیت ساخت، طول عمر و عملکرد پایدار اهمیت زیادی دارد، استفاده از تجهیزات برندهای معتبر میتواند انتخاب مناسبی باشد.
میکروسوئیچهای اشنایدر در کنار سایر تجهیزات کنترل و فرمان این برند، میتوانند در سیستمهای صنعتی مورد استفاده قرار گیرند. البته هنگام انتخاب باید مشخصات دقیق مدل بررسی شود تا تجهیز با شرایط پروژه مطابقت داشته باشد.
اگر در یک تابلو برق از تجهیزات اشنایدر استفاده میکنید، هماهنگ کردن تجهیزات فرمان، حفاظت و کنترل میتواند فرآیند طراحی و نگهداری سیستم را سادهتر کند.
در سایت کنترل صنعت نیز میتوانید سایر تجهیزات موردنیاز تابلو برق و سیستمهای اتوماسیون را بررسی کنید و در صورت نیاز برای انتخاب محصول مناسب از مشاوره تخصصی استفاده کنید.

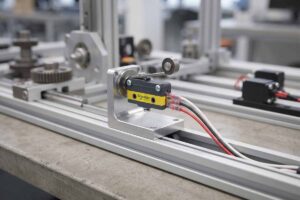

میکروسوئیچ غلطکی را کجا نصب کنیم؟
محل نصب میکروسوئیچ باید بهگونهای انتخاب شود که عملگر غلطکی در مسیر صحیح حرکت قطعه قرار داشته باشد. نباید فشار بیش از حد یا ضربه شدید به غلطک وارد شود، زیرا این موضوع میتواند باعث کاهش عمر مکانیزم شود.
همچنین بهتر است میکروسوئیچ در محلی نصب شود که دسترسی مناسب برای سرویس و تعویض داشته باشد.
در ماشینآلات صنعتی، پیش از نصب باید مسیر حرکت قطعه بررسی شود. اگر قطعه با سرعت زیاد حرکت میکند یا ضربه زیادی به غلطک وارد میشود، باید مدل مناسب با شرایط مکانیکی انتخاب شود.
مزایای استفاده از میکروسوئیچ غلطکی
یکی از مهمترین مزایای میکروسوئیچ غلطکی، سادگی عملکرد آن است. برخلاف برخی سنسورهای الکترونیکی، برای تشخیص موقعیت به مدار پیچیدهای نیاز ندارد.
قابلیت استفاده در مدارهای فرمان مختلف، سرعت پاسخ مناسب، ابعاد نسبتاً کوچک و امکان استفاده در سیستمهای اتوماسیون از دیگر مزایای این تجهیزات است.
در بسیاری از کاربردهای صنعتی، میکروسوئیچ میتواند راهکاری اقتصادی برای تشخیص موقعیت مکانیکی باشد؛ بهخصوص زمانی که قطعه متحرک امکان تماس مستقیم با عملگر را دارد.
اشتباهات رایج هنگام خرید میکروسوئیچ غلطکی
یکی از اشتباهات رایج، انتخاب محصول تنها بر اساس ظاهر یا قیمت است. ممکن است دو میکروسوئیچ از نظر ظاهری شبیه باشند، اما از نظر جریان نامی، نوع کنتاکت، درجه حفاظت یا عملکرد مکانیکی تفاوت زیادی داشته باشند.
انتخاب مدل با جریان نامناسب نیز میتواند باعث آسیب دیدن کنتاکتها شود. همچنین اگر درجه حفاظت میکروسوئیچ با شرایط محیطی سازگار نباشد، گردوغبار یا رطوبت میتواند عملکرد آن را مختل کند.
اشتباه دیگر، انتخاب غلطک نامناسب با توجه به مسیر حرکت قطعه است. پیش از خرید باید مشخص شود قطعه با چه زاویهای به عملگر برخورد میکند و چه میزان نیرو به آن وارد خواهد شد.
خرید میکروسوئیچ غلطکی از کنترل صنعت
هنگام خرید تجهیزات برق صنعتی، تنها قیمت محصول نباید معیار تصمیمگیری باشد. اصالت، مشخصات فنی، سازگاری با پروژه و امکان دریافت مشاوره نیز اهمیت زیادی دارد.
کنترل صنعت بهعنوان مجموعهای فعال در حوزه تجهیزات برق صنعتی و اتوماسیون، امکان بررسی و تأمین تجهیزات موردنیاز پروژههای صنعتی را فراهم میکند.
اگر برای انتخاب میکروسوئیچ غلطکی، تجهیزات فرمان یا سایر تجهیزات تابلو برق نیاز به راهنمایی دارید، میتوانید مشخصات پروژه خود را با کارشناسان کنترل صنعت در میان بگذارید تا مدل مناسب بر اساس کاربرد، شرایط نصب و مشخصات الکتریکی پیشنهاد شود.
همچنین برای تکمیل سیستم میتوانید محصولات مرتبط مانند کنتاکتور اشنایدر، بیمتال اشنایدر، کلید حرارتی اشنایدر، پوش باتن اشنایدر، چراغ سیگنال، PLC اشنایدر، HMI اشنایدر و اینورتر اشنایدر را نیز بررسی کنید.
جمعبندی
میکروسوئیچ غلطکی یکی از تجهیزات ساده اما بسیار کاربردی در سیستمهای کنترل و اتوماسیون صنعتی است که برای تشخیص موقعیت، حرکت و رسیدن قطعات به نقاط مشخص مورد استفاده قرار میگیرد.
عملکرد مکانیکی ساده، سرعت مناسب و امکان استفاده در مدارهای فرمان مختلف باعث شده است این تجهیز در ماشینآلات، خطوط تولید، نوار نقالهها، تجهیزات بستهبندی و بسیاری از پروژههای صنعتی مورد استفاده قرار گیرد.
برای انتخاب مدل مناسب، باید عواملی مانند جریان و ولتاژ، نوع کنتاکت، نوع عملگر، میزان نیروی تحریک، سرعت حرکت، تعداد دفعات عملکرد و شرایط محیطی بررسی شود.
اگر قصد خرید میکروسوئیچ غلطکی دارید، بهتر است ابتدا نیاز پروژه مشخص شود و سپس بر اساس مشخصات فنی، مدل مناسب انتخاب شود. در صورت وجود ابهام، دریافت مشاوره از یک تأمینکننده تخصصی میتواند از خرید محصول نامناسب و هزینههای اضافی جلوگیری کند.
سوالات متداول
میکروسوئیچ غلطکی چیست؟
یک کلید مکانیکی است که با برخورد یک قطعه متحرک به غلطک آن، وضعیت کنتاکتهای داخلی را تغییر میدهد و برای تشخیص موقعیت یا حرکت در سیستمهای کنترلی استفاده میشود.
میکروسوئیچ غلطکی چه کاربردی دارد؟
این تجهیز در ماشینآلات صنعتی، خطوط تولید، نوار نقاله، تجهیزات بستهبندی، دربهای اتوماتیک و سیستمهای کنترل موقعیت کاربرد دارد.
تفاوت میکروسوئیچ غلطکی با مدل اهرمی چیست؟
تفاوت اصلی در نوع عملگر است. مدل غلطکی دارای غلتک است و برای تماس روانتر با قطعات متحرک طراحی شده، در حالی که مدل اهرمی از یک اهرم برای تحریک کنتاکت استفاده میکند.
هنگام خرید میکروسوئیچ غلطکی چه مشخصاتی مهم است؟
جریان و ولتاژ نامی، نوع کنتاکت، نوع عملگر، نیروی تحریک، سرعت عملکرد، درجه حفاظت و شرایط محیطی از مهمترین مشخصات هستند.
آیا میتوان میکروسوئیچ را به PLC متصل کرد؟
بله. میکروسوئیچ میتواند بهعنوان ورودی دیجیتال PLC استفاده شود و تغییر وضعیت مکانیکی را به یک سیگنال کنترلی برای PLC تبدیل کند.
