مقدمه
در هر پروژه صنعتی، عمر و ایمنی سیستم برقرسانی مستقیما به کیفیت تابلو برق بستگی دارد. تابلو برق صنعتی نهتنها وظیفه توزیع و کنترل برق را دارد، بلکه نقش حیاتی در محافظت از تجهیزات، انسانها و فرایندهای تولیدی ایفا میکند. اگر مهندس، تکنسین یا کارفرمای پروژهای هستید که با برق صنعتی سروکار دارد، این مقاله از فروشگاه کنترل صنعت برای شماست. در ادامه با ساختار، اجزا و شیوه انتخاب صحیح تابلو برق آشنا میشوید، همراه با معرفی دقیق محصولات برند معتبر اشنایدر الکتریک.

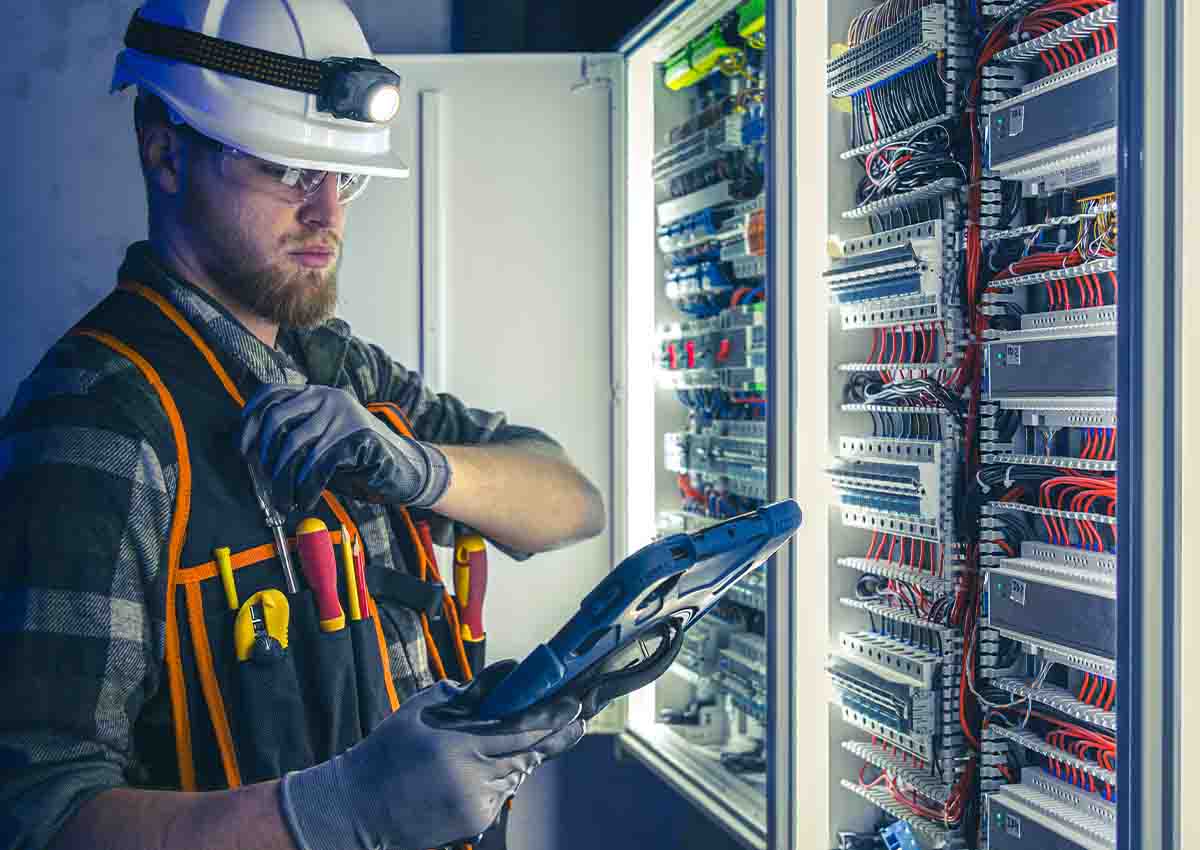

تصویر مراحل نصب و تنظیم تجهیزات حفاظتی در تابلو برق، با تمرکز بر دقت و ایمنی در اجرای سیمکشی.
تابلو برق صنعتی چیست و چه وظیفهای دارد؟
تابلو برق صنعتی مجموعهای از تجهیزات الکتریکی است که درون یک محفظه فلزی یا پلاستیکی قرار دارند و وظیفه آنها کنترل، حفاظت و توزیع انرژی الکتریکی در مدارهای قدرت و فرمان است.
وظایف اصلی تابلو برق صنعتی:
- توزیع برق در بخشهای مختلف کارخانه یا ساختمان
- محافظت از مصرفکنندهها در برابر اتصال کوتاه و اضافهبار
- کنترل دستی یا خودکار تجهیزات برقی
- جمعآوری اطلاعات برای سیستمهای مانیتورینگ
انواع تابلو برق بر اساس محل نصب
- تابلو برق روکار
نصب روی دیوار، برای فضاهای داخلی یا کمعمق - تابلو برق توکار
نصب داخل دیوار یا محفظه، ظاهر زیبا برای محیطهای مسکونی یا تجاری - تابلو برق ایستاده (فریاستندینگ)
مورد استفاده در پروژههای صنعتی بزرگ، کارخانجات و مراکز توزیع - تابلو برق کشویی (Withdrawable)
مخصوص کارخانههایی با نیاز به تعمیر و نگهداری سریع و ایمن
تصویر جزئیات یک برد الکترونیکی دقیق با مسیرهای مدار چاپی، نماد پیچیدگی و تکنولوژی در تجهیزات کنترلی.
اجزای تشکیلدهنده تابلو برق صنعتی
در ادامه با مهمترین تجهیزات داخل تابلو آشنا میشوید که در فروشگاه کنترل صنعت اشنایدر با گارانتی و مشاوره تخصصی عرضه میشوند.
1.کنتاکتور (Contactor)
برای قطع و وصل مدار قدرت در کنترل موتور و بارهای سنگین استفاده میشود.
سری TeSys D اشنایدر در فروشگاه ما از پرفروشترینهاست.
🔗 مشاهده کنتاکتورها
2.بیمتال (Thermal Overload Relay)
حفاظت موتور در برابر اضافهبار. در کنار کنتاکتور نصب میشود.
سری LRD اشنایدر بسیار دقیق، قابل تنظیم و بادوام هستند.
🔗 خرید بیمتال اشنایدر
3.کلید مینیاتوری (MCB)
حفاظت از مدار در برابر اتصال کوتاه و جریان اضافی.
از خانواده Acti 9 اشنایدر با طراحی فشرده و عملکرد سریع.
🔗 بررسی کلیدهای مینیاتوری
4.کلید حرارتی (Motor Protection)
حفاظت کامل از موتور بدون نیاز به بیمتال و فیوز
مناسب پروژههایی که فضای تابلو محدود است
5.محافظ جان (RCCB)
تشخیص نشت جریان برای حفاظت از جان افراد
در انواع تکفاز و سهفاز، حساسیتهای 30 و 300 میلیآمپر
6.رله کنترل فاز
جلوگیری از عملکرد موتور در شرایط نوسان یا قطع فاز
🔗 رله کنترل فاز اشنایدر
7.PLC و HMI
کنترل خودکار فرایندهای صنعتی، مناسب برای هوشمندسازی
مدلهای Modicon اشنایدر با قابلیت توسعه بالا در کنترل صنعت موجودند.
8.شینه، ترمینال و فن
برای توزیع مناسب جریان، اتصال ایمن سیمها و تهویه مناسب تابلو
تفاوت تابلو برق قدرت و فرمان
| ویژگی | تابلو برق قدرت | تابلو برق فرمان |
| وظیفه | انتقال و توزیع توان بالا | کنترل تجهیزات و مدارهای فرمان |
| تجهیزات اصلی | کنتاکتور، MCCB، MCB | PLC، تایمر، رله کمکی |
| ولتاژ کاری | معمولاً 400 ولت | معمولاً 24 تا 220 ولت |
در بسیاری از پروژهها، این دو نوع تابلو در کنار یکدیگر استفاده میشوند.
نکات مهم در طراحی و مونتاژ تابلو برق
- انتخاب صحیح ابعاد تابلو: با در نظر گرفتن فضای خنکسازی
- در نظر گرفتن ضریب اطمینان برای کلیدها و سیمکشی
- تفکیک دقیق مدارهای قدرت و فرمان
- استانداردسازی رنگبندی سیمهامطابق با IEC
در کنترل صنعت، تمام تجهیزات مطابق با استانداردهای بینالمللی عرضه میشود.
معرفی سریهای محبوب تجهیزات اشنایدر در تابلو برق
در میان محصولات متنوع برند اشنایدر الکتریک، برخی سریها به دلیل عملکرد مطمئن، سازگاری با محیطهای صنعتی و طول عمر بالا، محبوبیت ویژهای در طراحی و اجرای تابلوهای برق دارند. در ادامه با چهار مورد از پرفروشترین و پرکاربردترین تجهیزات اشنایدر در تابلوهای برق صنعتی آشنا میشوید:
کنتاکتورهای سری TeSys D
سری TeSys D یکی از پرکاربردترین کنتاکتورها در پروژههای صنعتی است که توانایی کنترل بارهای تا ۹۵ آمپر را دارد. این سری با طراحی فشرده و امکان نصب سریع، مناسب برای فضاهای محدود در تابلو برق میباشد. از ویژگیهای مهم این کنتاکتورها میتوان به قابلیت افزودن تجهیزات جانبی مانند بیمتال، کنتاکت کمکی و تایمر اشاره کرد. این انعطافپذیری باعث شده تا TeSys D به انتخاب اول بسیاری از مهندسان در کنترل موتورهای الکتریکی تبدیل شود.
کلیدهای اتوماتیک Compact NSX
برای حفاظت از مدارهای قدرت در برابر جریانهای بالا و اتصال کوتاه، کلیدهای اتوماتیک Compact NSX از اشنایدر بهترین گزینه هستند. این کلیدها با بهرهگیری از تکنولوژیهای پیشرفته حفاظتی، عملکرد بسیار مطمئنی در شرایط سخت صنعتی ارائه میدهند. نصب آنها در تابلو برقهای قدرت، بهویژه در پروژههای بزرگ صنعتی و ساختمانی، توصیه میشود. طراحی مقاوم، امکانات مانیتورینگ و قابلیت قطع سریع جریان، از جمله مزایای این سری است.
بیمتالهای سری LRD
برای حفاظت از موتورهای الکتریکی در برابر اضافهبار، سری LRD از بیمتالهای اشنایدر بسیار مورد اعتماد هستند. این سری قابلیت نصب مستقیم بر روی کنتاکتورهای TeSys D را دارد و دقت بالای آن در تشخیص اضافهبار باعث کاهش خطر آسیب به موتور میشود. تنظیم جریان در بازه مشخص، پایداری در عملکرد و تنوع در مدلها، این سری را به یکی از اجزای ثابت در تابلوهای کنترل موتور تبدیل کرده است.
PLC سری Modicon M221
در پروژههایی که نیاز به کنترل خودکار فرایندها وجود دارد، سری Modicon M221 از PLCهای اشنایدر انتخابی هوشمندانه است. این مدل برای اتوماسیون صنعتی در سطح متوسط طراحی شده و قابلیت گسترش ورودی/خروجیها را دارد. نصب آسان، برنامهنویسی ساده و سازگاری با محیطهای صنعتی، از دلایل محبوبیت این PLC در بین مهندسین کنترل و ابزار دقیق است.
چرا تجهیزات تابلو برق صنعتی را از اشنایدر انتخاب کنیم؟
- طراحی صنعتی مقاوم در برابر شرایط سخت
- پشتیبانی جهانی و قطعات یدکی در دسترس
- تست شده مطابق با استاندارد IEC و CE
- قابل ترکیب و توسعهپذیر
تمامی محصولات اشنایدر الکتریک در فروشگاه کنترل صنعت با اصالت، گارانتی و پشتیبانی عرضه میشوند.
کنترل صنعت؛ تأمینکننده تخصصی قطعات تابلو برق صنعتی در ایران
فروشگاه کنترل صنعت با بیش از ۱۰ سال سابقه در تأمین تجهیزات برق صنعتی، یکی از مراجع تخصصی در ایران است. ما علاوه بر فروش، خدماتی از جمله:
- مشاوره انتخاب تجهیزات متناسب با پروژه
- ارسال سریع به تمام نقاط ایران
- ارائه پیشفاکتور رسمی برای پروژهها
- آموزش و راهنمای نصب محصولات
را ارائه میدهیم.
سخن پایانی
تابلو برق صنعتی یکی از حیاتیترین بخشهای هر پروژهی برقرسانی است. کیفیت طراحی، تجهیزات مورد استفاده و برند سازنده، تاثیر مستقیمی بر عملکرد، ایمنی و عمر تجهیزات دارد.
اگر به دنبال خرید مطمئن، پشتیبانی فنی و تجهیزات اصل هستید، فروشگاه کنترل صنعت مرجع شماست. با استفاده از محصولات برند اشنایدر الکتریک، نهتنها از کیفیت مطمئن خواهید بود، بلکه در کنار تیم مشاوره تخصصی ما، خریدی هوشمندانه و مطمئن را تجربه میکنید.
