چگونه آمپراژ مناسب کنتاکتور اشنایدر را برای موتور محاسبه کنیم؟
انتخاب صحیح کنتاکتور یکی از مهمترین مراحل در طراحی مدار قدرت و تابلو برق موتور است. اگر کنتاکتور متناسب با موتور انتخاب نشود، ممکن است کنتاکتها دچار افزایش دما، جوشخوردگی یا فرسودگی زودهنگام شوند و در نهایت عملکرد کل سیستم با مشکل مواجه شود. به همین دلیل، هنگام خرید کنتاکتور اشنایدر نباید تنها به عدد آمپراژ روی بدنه توجه کرد؛ بلکه باید توان موتور، جریان نامی، نوع بار، رده کاری کنتاکتور، ولتاژ مدار و شرایط بهرهبرداری نیز بررسی شود.
یکی از رایجترین سؤالات هنگام انتخاب کنتاکتور این است که برای یک موتور با توان مشخص، چه کنتاکتوری مناسب است؟ آیا انتخاب کنتاکتور صرفاً بر اساس آمپراژ موتور انجام میشود یا عوامل دیگری نیز وجود دارد؟
در این مقاله از کنترل صنعت، مرحلهبهمرحله بررسی میکنیم که چگونه جریان موتور را محاسبه کنیم، چگونه آمپراژ مناسب کنتاکتور اشنایدر را انتخاب کنیم و چه عواملی میتوانند روی انتخاب نهایی تأثیر بگذارند.
چرا انتخاب آمپراژ مناسب کنتاکتور اهمیت دارد؟
کنتاکتور وظیفه قطع و وصل مدار قدرت را بر عهده دارد و در بسیاری از پروژهها برای کنترل موتورهای الکتریکی استفاده میشود. در زمان روشن شدن موتور، جریان راهاندازی میتواند برای مدت کوتاهی چند برابر جریان نامی باشد. بنابراین کنتاکتور باید برای نوع بار و شرایط کاری موردنظر مناسب باشد.

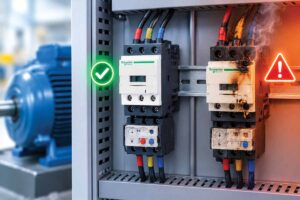

اگر کنتاکتور کوچکتر از نیاز موتور انتخاب شود، عبور جریان از کنتاکتها میتواند باعث افزایش دما و کاهش عمر آنها شود. در برخی شرایط نیز احتمال جوش خوردن کنتاکتها وجود دارد.
از طرف دیگر، انتخاب کنتاکتور بسیار بزرگتر از نیاز پروژه نیز همیشه بهترین تصمیم نیست. چنین انتخابی میتواند هزینه خرید تابلو را افزایش دهد و از نظر اقتصادی توجیه مناسبی نداشته باشد.
به همین دلیل، هدف اصلی این است که کنتاکتور اشنایدر با مشخصات متناسب با موتور و شرایط واقعی کار انتخاب شود.
برای انتخاب کنتاکتور اشنایدر ابتدا چه اطلاعاتی نیاز داریم؟
قبل از انتخاب کنتاکتور، بهتر است اطلاعات پلاک موتور را بررسی کنید. پلاک موتور معمولاً اطلاعاتی مانند توان، ولتاژ، جریان، فرکانس، ضریب توان و سرعت موتور را در اختیار شما قرار میدهد.
مهمترین اطلاعات برای انتخاب کنتاکتور عبارتاند از:
توان موتور: معمولاً بر حسب کیلووات یا اسب بخار درج میشود.
ولتاژ موتور: مانند 230، 400 یا 415 ولت.
جریان نامی موتور: یکی از مهمترین پارامترها برای انتخاب تجهیزات مدار قدرت است.
نوع موتور: در این مقاله تمرکز اصلی روی موتورهای القایی سهفاز است.
نوع کاربری: موتور ممکن است برای پمپ، فن، کمپرسور، نوار نقاله یا ماشینآلات صنعتی استفاده شود.
تعداد دفعات قطع و وصل: در کاربردهایی که موتور بهدفعات زیاد روشن و خاموش میشود، انتخاب کنتاکتور اهمیت بیشتری پیدا میکند.
اگر اطلاعات پلاک موتور در دسترس باشد، فرآیند انتخاب بسیار دقیقتر خواهد بود.
جریان نامی موتور چگونه محاسبه میشود؟
برای یک موتور سهفاز، جریان تقریبی را میتوان با استفاده از رابطه زیر محاسبه کرد:
I = P / (√3 × V × cosφ × η)
در این رابطه:
I جریان موتور بر حسب آمپر است.
P توان موتور بر حسب وات است.
V ولتاژ خط است.
cosφ ضریب توان موتور است.
η راندمان موتور است.
این فرمول زمانی اهمیت پیدا میکند که جریان نامی روی پلاک موتور مشخص نباشد. با این حال، اگر جریان دقیق روی پلاک درج شده باشد، بهتر است برای انتخاب تجهیزات حفاظتی و کنترلی، همان مقدار واقعی را مبنا قرار دهید.
یک مثال ساده برای محاسبه جریان موتور
فرض کنیم یک موتور سهفاز با توان 11 کیلووات داریم که با ولتاژ 400 ولت کار میکند.
اگر ضریب توان موتور را حدود 0.85 و راندمان را حدود 0.90 در نظر بگیریم، جریان موتور تقریباً در محدوده 21 آمپر قرار میگیرد.
این عدد به ما یک دید اولیه برای انتخاب کنتاکتور میدهد، اما هنوز نمیتوان صرفاً بر اساس این عدد کنتاکتور را انتخاب کرد.
در مرحله بعد باید رده کاری کنتاکتور و جدول انتخاب سازنده را نیز بررسی کنیم.
آیا آمپراژ کنتاکتور باید دقیقاً برابر جریان موتور باشد؟
خیر. این یکی از مهمترین نکاتی است که هنگام خرید کنتاکتور اشنایدر باید به آن توجه شود.
عدد آمپراژ درجشده برای یک کنتاکتور، بدون درنظر گرفتن شرایط کاری و رده استفاده، بهتنهایی معیار مناسبی برای انتخاب نیست.
برای مثال ممکن است یک کنتاکتور در یک شرایط مشخص بتواند جریان خاصی را تحمل کند، اما در کاربرد موتور که شامل قطع و وصل جریان و شرایط راهاندازی است، انتخاب متفاوتی نیاز داشته باشد.
به همین دلیل باید علاوه بر جریان موتور، رده کاری یا Utilization Category نیز بررسی شود.
رده کاری AC-1 و AC-3 در کنتاکتور چه تفاوتی دارند؟
دو رده کاری بسیار مهم در انتخاب کنتاکتور، AC-1 و AC-3 هستند.
رده AC-1 بیشتر برای بارهای مقاومتی یا بارهایی با شرایط راهاندازی ساده مورد استفاده قرار میگیرد.
اما برای موتورهای القایی معمولاً AC-3 اهمیت بیشتری دارد. در این رده، کنتاکتور برای راهاندازی و قطع موتورهای قفس سنجابی طراحی شده است.
به همین دلیل اگر قصد انتخاب کنتاکتور برای موتور را دارید، نباید فقط آمپراژ AC-1 را مشاهده کنید. باید مقدار جریان قابل استفاده در AC-3 را نیز بررسی کنید.
این نکته در انتخاب کنتاکتورهای اشنایدر اهمیت زیادی دارد، زیرا هر سری و مدل ممکن است مشخصات متفاوتی داشته باشد.
انتخاب کنتاکتور اشنایدر بر اساس توان موتور
یکی از روشهای رایج برای انتخاب کنتاکتور، استفاده از جدولهای انتخاب سازنده بر اساس توان موتور است.
برای مثال، اگر موتور شما 7.5 کیلووات باشد، میتوان با توجه به ولتاژ کاری و شرایط استفاده، کنتاکتور مناسب را از جدول مربوط به همان سری انتخاب کرد.
این روش معمولاً از انتخاب صرفاً بر اساس آمپراژ مطمئنتر است، زیرا سازنده مشخص میکند هر کنتاکتور برای چه نوع موتور و چه توان کاری مناسب است.
بنابراین هنگام خرید کنتاکتور اشنایدر بهتر است علاوه بر آمپراژ، پارامتر توان موتور و رده کاری را نیز بررسی کنید.
نقش ولتاژ بوبین در انتخاب کنتاکتور
یکی دیگر از مشخصات مهم کنتاکتور، ولتاژ بوبین یا Coil Voltage است.
بوبین وظیفه ایجاد میدان مغناطیسی برای تغییر وضعیت کنتاکتها را بر عهده دارد. بنابراین ولتاژ بوبین باید با ولتاژ مدار فرمان مطابقت داشته باشد.
برای مثال ممکن است در یک پروژه از بوبین 24 ولت AC یا DC استفاده شود، در حالی که پروژه دیگری از ولتاژ 220 یا 230 ولت استفاده کند.
بنابراین هنگام سفارش کنتاکتور نباید تنها مدل و آمپراژ را اعلام کنید. ولتاژ بوبین نیز باید دقیقاً مشخص شود.
در پروژههایی که مدار فرمان با PLC یا تجهیزات کنترلی طراحی شده است، این موضوع اهمیت بیشتری دارد.

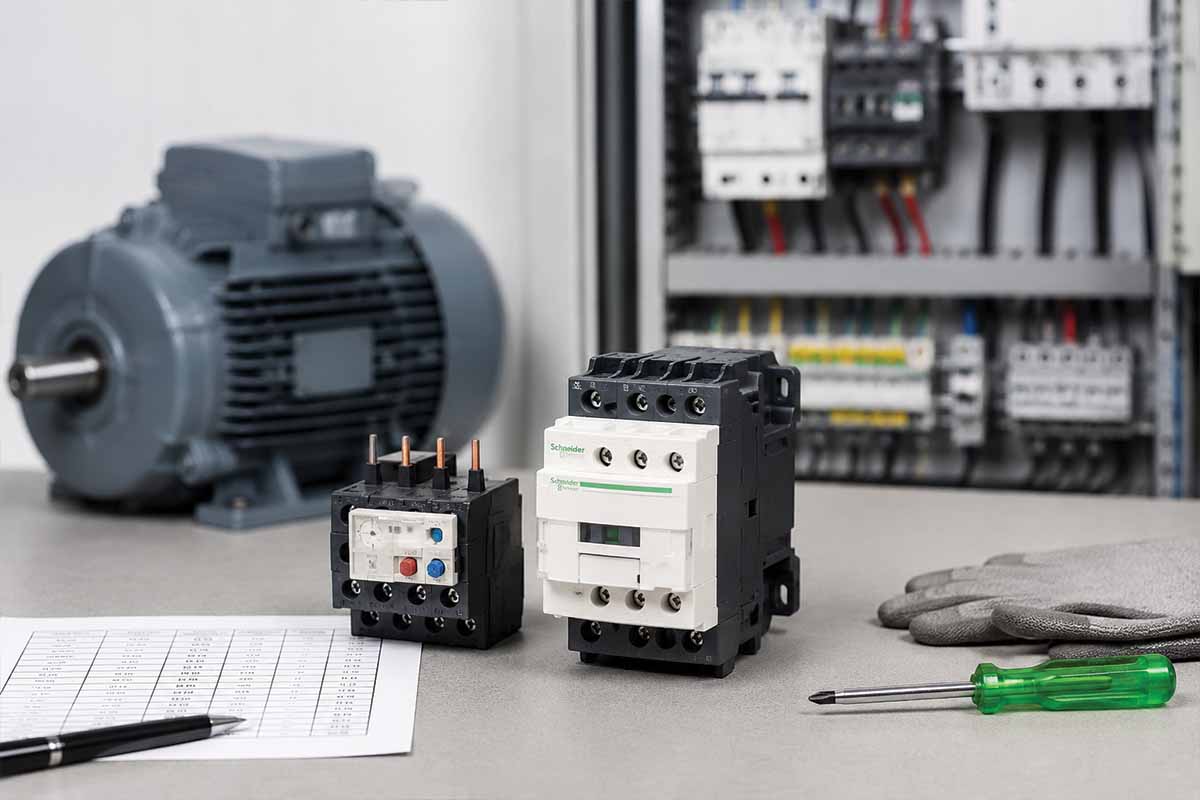

کنتاکتور اشنایدر و بیمتال؛ چرا باید هماهنگ انتخاب شوند؟
در مدار راهاندازی موتور، کنتاکتور معمولاً در کنار تجهیزات حفاظتی مانند بیمتال استفاده میشود.
کنتاکتور وظیفه قطع و وصل موتور را انجام میدهد، در حالی که بیمتال برای حفاظت موتور در برابر اضافهبار مورد استفاده قرار میگیرد.
بنابراین انتخاب این دو تجهیز بهصورت جداگانه و بدون توجه به سازگاری آنها میتواند باعث ایجاد مشکل در مدار شود.
برای مثال، اگر کنتاکتور اشنایدر را انتخاب کردهاید، بهتر است بیمتال اشنایدر سازگار با همان کنتاکتور و متناسب با جریان موتور نیز بررسی شود.
در سایت کنترل صنعت میتوانید در کنار بررسی [کنتاکتور اشنایدر]، تجهیزات حفاظتی مرتبط مانند بیمتال و سایر تجهیزات مدار موتور را نیز بررسی کنید.
تفاوت کنتاکتور و کلید حرارتی در حفاظت موتور
یکی دیگر از نکاتی که هنگام طراحی مدار موتور باید در نظر گرفته شود، تفاوت وظیفه کنتاکتور با کلید حرارتی است.
کنتاکتور برای قطع و وصل مدار قدرت استفاده میشود، در حالی که کلید حرارتی وظیفه حفاظت موتور در برابر اضافهبار و اتصال کوتاه را بر عهده دارد.
در برخی مدارها ممکن است از ترکیب کلید حرارتی و کنتاکتور استفاده شود. انتخاب این تجهیزات باید با توجه به توان و جریان موتور انجام شود.
اگر پروژه شما نیاز به حفاظت کامل موتور دارد، بهتر است علاوه بر کنتاکتور، [کلید حرارتی اشنایدر] و سایر تجهیزات حفاظتی موردنیاز را نیز متناسب با مدار انتخاب کنید.
آیا جریان راهاندازی موتور روی انتخاب کنتاکتور تأثیر دارد؟
بله. موتورهای الکتریکی هنگام راهاندازی میتوانند جریانی بسیار بیشتر از جریان نامی خود دریافت کنند.
این جریان برای مدت محدودی وجود دارد، اما کنتاکتور باید بتواند شرایط راهاندازی و قطع موتور را مطابق رده کاری خود تحمل کند.
به همین دلیل استفاده از کنتاکتوری که تنها بر اساس جریان عادی موتور انتخاب شده باشد، بدون بررسی شرایط راهاندازی، تصمیم کاملی نیست.
در موتورهایی که دفعات راهاندازی زیاد است یا شرایط کاری سنگین دارند، بررسی دقیقتر مشخصات کنتاکتور ضروری خواهد بود.
تعداد دفعات قطع و وصل چه تأثیری بر انتخاب کنتاکتور دارد؟
دو موتور با توان یکسان ممکن است شرایط کاری کاملاً متفاوتی داشته باشند.
فرض کنید یک موتور تنها چند بار در روز روشن و خاموش میشود. در مقابل، موتور دیگری در یک خط تولید بهصورت مداوم و در فواصل کوتاه روشن و خاموش میشود.
در حالت دوم، تعداد عملکرد کنتاکتور بسیار بیشتر است و عمر مکانیکی و الکتریکی آن اهمیت بیشتری پیدا میکند.
بنابراین در پروژههای صنعتی باید مشخص شود کنتاکتور در طول یک ساعت یا یک روز چند بار عمل خواهد کرد.
این موضوع در انتخاب مدل مناسب کنتاکتور اشنایدر اهمیت دارد و در پروژههای پرتعداد و اتوماسیونشده نباید نادیده گرفته شود.

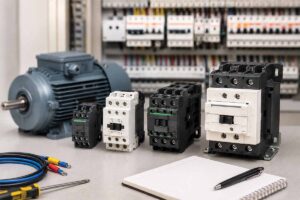

برای موتورهای مختلف چه کنتاکتوری مناسب است؟
نمیتوان برای تمام موتورها یک کنتاکتور مشخص پیشنهاد کرد. موتورهای مختلف بر اساس توان، جریان، ولتاژ و نوع کاربرد، نیازهای متفاوتی دارند.
برای یک موتور کوچک ممکن است یک کنتاکتور با ظرفیت پایین کافی باشد، در حالی که برای موتورهای توان بالاتر باید از مدلهای قدرتمندتر استفاده شود.
همچنین موتورهای مورد استفاده در پمپها، فنها، کمپرسورها و ماشینآلات ممکن است شرایط بار متفاوتی داشته باشند.
به همین دلیل انتخاب نهایی باید بر اساس مشخصات واقعی موتور و شرایط پروژه انجام شود.
جدول انتخاب کنتاکتور بر اساس موتور؛ آیا کافی است؟
جدولهای انتخاب کنتاکتور ابزار بسیار مفیدی هستند، اما نباید بدون بررسی سایر پارامترها از آنها استفاده کرد.
برای استفاده صحیح از جدول، ابتدا باید توان موتور، ولتاژ، نوع بار و رده کاری مشخص باشد. سپس مدل مناسب از جدول انتخاب شود.
اگر بین دو مدل مردد هستید، بررسی مشخصات فنی دقیق هر دو مدل و مقایسه آنها میتواند از انتخاب اشتباه جلوگیری کند.
در خرید اینترنتی نیز بهتر است به کد فنی کامل محصول توجه کنید؛ زیرا ممکن است دو کنتاکتور با ظاهر مشابه، دارای ولتاژ بوبین یا مشخصات متفاوت باشند.
چه زمانی بهتر است کنتاکتور بزرگتر انتخاب کنیم؟
در برخی پروژهها ممکن است انتخاب کنتاکتور با ظرفیت کمی بالاتر نسبت به نیاز فعلی منطقی باشد؛ بهخصوص زمانی که شرایط کاری سنگین، تعداد قطع و وصل زیاد یا احتمال افزایش بار در آینده وجود داشته باشد.
با این حال، بزرگتر بودن کنتاکتور لزوماً به معنی بهتر بودن آن نیست.
انتخاب بیش از اندازه بزرگ میتواند هزینه تجهیزات را افزایش دهد و فضای بیشتری در تابلو برق اشغال کند.
بنابراین بهتر است انتخاب کنتاکتور بر اساس اطلاعات واقعی پروژه و توصیه سازنده انجام شود.
هنگام خرید کنتاکتور اشنایدر چه اطلاعاتی به فروشنده بدهیم؟
برای اینکه فروشنده یا کارشناس فنی بتواند محصول مناسب را پیشنهاد کند، بهتر است اطلاعات زیر را در اختیار او قرار دهید:
توان موتور، ولتاژ موتور، جریان نامی، تعداد فاز، نوع کاربرد، ولتاژ مدار فرمان، تعداد دفعات قطع و وصل و در صورت امکان تصویر پلاک موتور.
ارائه این اطلاعات باعث میشود احتمال انتخاب اشتباه کاهش پیدا کند.
اگر پروژه صنعتی دارید و انتخاب تجهیزات برای شما پیچیده است، کارشناسان کنترل صنعت میتوانند بر اساس اطلاعات فنی پروژه، گزینههای مناسب را بررسی کنند.
خرید کنتاکتور اشنایدر از کنترل صنعت
انتخاب کنتاکتور مناسب فقط به پیدا کردن یک محصول با آمپراژ مشخص محدود نمیشود. سازگاری محصول با موتور، ولتاژ بوبین، رده کاری، شرایط نصب و هماهنگی با تجهیزات حفاظتی نیز اهمیت دارد.
کنترل صنعت در زمینه تأمین تجهیزات برق صنعتی و اتوماسیون فعالیت میکند و مجموعهای از تجهیزات اشنایدر و سایر تجهیزات مورد استفاده در تابلوهای برق را ارائه میدهد.
اگر برای خرید کنتاکتور اشنایدر مطمئن نیستید کدام مدل برای موتور شما مناسب است، میتوانید مشخصات موتور و پروژه را در اختیار کارشناسان کنترل صنعت قرار دهید تا انتخاب دقیقتری انجام شود.
همچنین در صورت نیاز میتوانید تجهیزات مکمل مانند بیمتال اشنایدر، کلید حرارتی اشنایدر، کلید مینیاتوری، تجهیزات فرمان، پوش باتن، PLC و اینورتر را نیز بررسی کنید.
جمعبندی؛ کنتاکتور اشنایدر مناسب را چگونه انتخاب کنیم؟
برای انتخاب کنتاکتور مناسب موتور، نباید تنها به عدد آمپراژ روی محصول توجه کرد. ابتدا باید اطلاعات پلاک موتور شامل توان، ولتاژ و جریان نامی بررسی شود. در صورت نبود جریان نامی، میتوان با استفاده از فرمول جریان موتور سهفاز، مقدار تقریبی آن را محاسبه کرد.
پس از مشخص شدن جریان، باید رده کاری کنتاکتور، بهخصوص AC-3، توان قابل پشتیبانی، ولتاژ بوبین و شرایط بهرهبرداری بررسی شود.
همچنین هماهنگی کنتاکتور با بیمتال یا کلید حرارتی اهمیت زیادی دارد و باعث میشود مدار راهاندازی موتور عملکرد مطمئنتری داشته باشد.
در نهایت، اگر قصد خرید کنتاکتور اشنایدر دارید، بهترین روش این است که ابتدا مشخصات دقیق موتور را مشخص کرده و سپس بر اساس اطلاعات فنی سازنده، مدل مناسب را انتخاب کنید. در پروژههای صنعتی پیچیده نیز استفاده از مشاوره تخصصی میتواند از انتخاب اشتباه و هزینههای اضافی جلوگیری کند.
سوالات متداول
آمپراژ کنتاکتور را چگونه برای موتور انتخاب کنیم؟
ابتدا جریان نامی موتور را از روی پلاک بررسی کنید و سپس با توجه به رده کاری، معمولاً AC-3، توان موتور، ولتاژ و شرایط بهرهبرداری، کنتاکتور مناسب را انتخاب کنید.
آیا آمپراژ کنتاکتور باید بیشتر از جریان موتور باشد؟
انتخاب کنتاکتور نباید صرفاً با مقایسه ساده آمپراژ انجام شود. باید مقدار جریان مجاز کنتاکتور در رده کاری موردنظر و شرایط واقعی موتور بررسی شود.
AC-3 در کنتاکتور اشنایدر به چه معناست؟
AC-3 یکی از ردههای کاری کنتاکتور است که برای کاربردهایی مانند راهاندازی و قطع موتورهای القایی قفس سنجابی مورد استفاده قرار میگیرد.
آیا ولتاژ بوبین در انتخاب کنتاکتور مهم است؟
بله. ولتاژ بوبین باید با ولتاژ مدار فرمان مطابقت داشته باشد. بنابراین هنگام خرید باید ولتاژ بوبین را دقیقاً مشخص کنید.
آیا میتوان کنتاکتور را بدون بیمتال استفاده کرد؟
بسته به نوع طراحی مدار ممکن است تجهیزات حفاظتی دیگری استفاده شود، اما کنتاکتور بهتنهایی وظیفه حفاظت موتور در برابر اضافهبار را بر عهده ندارد. برای حفاظت مناسب باید تجهیزات حفاظتی متناسب با موتور انتخاب شوند.
