خرید کنتاکتور اشنایدر؛ چگونه بهترین مدل را برای پروژه خود انتخاب کنیم؟
در طراحی و اجرای سیستمهای برق صنعتی، انتخاب تجهیزات مناسب تأثیر مستقیمی بر عملکرد، ایمنی و طول عمر تجهیزات دارد. یکی از مهمترین اجزای مدار قدرت که تقریباً در تمامی تابلوهای برق صنعتی، خطوط تولید، سیستمهای اتوماسیون و تجهیزات کنترلی مورد استفاده قرار میگیرد، کنتاکتور است. این تجهیز وظیفه قطع و وصل جریان مدار را بر عهده دارد و نقش مهمی در کنترل موتورهای الکتریکی، سیستمهای روشنایی، تجهیزات گرمایشی و بسیاری از مصرفکنندههای صنعتی ایفا میکند.
با توجه به تنوع بالای محصولات اشنایدر الکتریک، بسیاری از کاربران هنگام خرید کنتاکتور اشنایدر با این سؤال مواجه میشوند که کدام سری برای پروژه آنها مناسبتر است. انتخاب نادرست کنتاکتور میتواند علاوه بر کاهش راندمان سیستم، باعث استهلاک زودرس تجهیزات، افزایش هزینههای تعمیر و حتی توقف خط تولید شود.
اشنایدر الکتریک بهعنوان یکی از معتبرترین تولیدکنندگان تجهیزات برق صنعتی در جهان، انواع مختلفی از کنتاکتورها را برای کاربردهای متنوع طراحی کرده است. این محصولات از نظر ظرفیت جریان، توان موتور، نوع بوبین، تعداد پلها و شرایط کاری با یکدیگر تفاوت دارند و هر کدام برای کاربرد مشخصی توسعه یافتهاند.
از طرف دیگر، بسیاری از کاربران هنگام جستجوی عباراتی مانند خرید کنتاکتور اشنایدر، نمایندگی اشنایدر الکتریک یا نمایندگی اشنایدر در ایران به دنبال مجموعهای هستند که علاوه بر عرضه محصولات، بتواند مشاوره تخصصی نیز ارائه دهد. لازم است بدانید که در حال حاضر نمایندگی رسمی اشنایدر الکتریک در ایران وجود ندارد و محصولات این برند از طریق واردکنندگان و تأمینکنندگان معتبر عرضه میشوند. بنابراین، انتخاب فروشگاهی که اطلاعات فنی دقیق، تنوع محصول و پشتیبانی تخصصی ارائه دهد، اهمیت زیادی دارد.
در این مقاله، تفاوت سریهای مختلف کنتاکتور اشنایدر را بررسی میکنیم، کاربرد هر سری را توضیح میدهیم و نکات مهمی را که قبل از خرید باید بدانید، مرور خواهیم کرد.

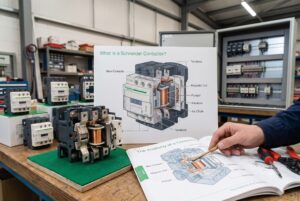

کنتاکتور اشنایدر چیست؟
کنتاکتور یک کلید الکترومغناطیسی است که برای قطع و وصل مدارهای قدرت از راه دور مورد استفاده قرار میگیرد. برخلاف کلیدهای دستی، عملکرد کنتاکتور از طریق اعمال ولتاژ به بوبین انجام میشود. با تحریک بوبین، کنتاکتهای داخلی بسته شده و جریان برق به مصرفکننده منتقل میشود. با قطع ولتاژ بوبین نیز کنتاکتها به حالت اولیه بازمیگردند.
این مکانیزم ساده اما بسیار کاربردی، باعث شده است که کنتاکتور در انواع مدارهای فرمان و قدرت مورد استفاده قرار گیرد. از راهاندازی موتورهای سهفاز گرفته تا کنترل سیستمهای تهویه، کمپرسورها، پمپها، تجهیزات روشنایی صنعتی و خطوط تولید، همگی به کنتاکتور وابسته هستند.
کنتاکتورهای اشنایدر به دلیل کیفیت ساخت بالا، طول عمر زیاد، عملکرد مطمئن و هماهنگی کامل با سایر تجهیزات این برند، یکی از پرطرفدارترین گزینهها در پروژههای صنعتی محسوب میشوند.
چرا انتخاب سری مناسب کنتاکتور اهمیت دارد؟
یکی از اشتباهات رایج هنگام خرید کنتاکتور اشنایدر این است که تنها به جریان نامی یا قیمت محصول توجه میشود، در حالی که انتخاب سری مناسب اهمیت بسیار بیشتری دارد.
هر سری از کنتاکتورهای اشنایدر برای شرایط کاری خاصی طراحی شده است. برخی مدلها برای راهاندازی موتورهای سهفاز مناسب هستند، برخی دیگر برای کنترل بارهای مقاومتی یا سیستمهای روشنایی طراحی شدهاند و تعدادی نیز برای کاربردهای سنگین و قطع و وصل مکرر مورد استفاده قرار میگیرند.
اگر کنتاکتور متناسب با نوع بار انتخاب نشود، احتمال افزایش دمای کنتاکتها، کاهش عمر مفید تجهیزات، ایجاد خطا در عملکرد مدار و حتی آسیب دیدن موتور وجود خواهد داشت.
به همین دلیل، مهندسان برق پیش از انتخاب کنتاکتور، عواملی مانند نوع بار، توان موتور، جریان کاری، ولتاژ بوبین، تعداد دفعات قطع و وصل و شرایط محیطی را بررسی میکنند.
آشنایی با سری TeSys؛ محبوبترین خانواده کنتاکتورهای اشنایدر
وقتی صحبت از خرید کنتاکتور اشنایدر به میان میآید، نام TeSys بیش از هر سری دیگری شنیده میشود. این خانواده از محصولات اشنایدر برای کاربردهای صنعتی طراحی شده و به دلیل تنوع مدلها، کیفیت بالا و قابلیت اطمینان، در بسیاری از پروژههای صنعتی مورد استفاده قرار میگیرد.
محصولات خانواده TeSys علاوه بر عملکرد مطمئن، امکان نصب آسان در تابلو برق را نیز فراهم میکنند و بهراحتی با تجهیزات حفاظتی مانند بیمتال اشنایدر و کلید حرارتی اشنایدر هماهنگ میشوند. همین موضوع باعث شده است که بسیاری از طراحان تابلو برق، تجهیزات حفاظتی و کنترلی خود را از همین خانواده انتخاب کنند.
در سایت کنترل صنعت نیز میتوانید انواع کنتاکتورهای سری TeSys را همراه با مشخصات فنی بررسی کرده و متناسب با نیاز پروژه خود انتخاب کنید.
سری TeSys D؛ پرکاربردترین کنتاکتور اشنایدر
بدون تردید، سری TeSys D یکی از پرفروشترین و شناختهشدهترین کنتاکتورهای اشنایدر است. این سری برای کنترل موتورهای سهفاز، پمپها، فنها، کمپرسورها، نوار نقالهها و بسیاری از ماشینآلات صنعتی طراحی شده است.
کنتاکتورهای این سری در رنجهای مختلف جریان و توان تولید میشوند و به همین دلیل، هم در پروژههای کوچک و هم در صنایع بزرگ کاربرد دارند. طراحی فشرده، کیفیت بالای کنتاکتها، نصب آسان و طول عمر مکانیکی زیاد، از مهمترین ویژگیهای این خانواده محسوب میشود.
یکی دیگر از مزایای TeSys D، امکان نصب مستقیم رله بیمتال اشنایدر روی کنتاکتور است. این موضوع علاوه بر کاهش فضای اشغالشده در تابلو برق، فرآیند نصب و سیمکشی را نیز سادهتر میکند.
اگر قصد راهاندازی موتورهای الکتریکی در کارخانه، کارگاه یا خطوط تولید را دارید، در بسیاری از موارد سری TeSys D بهترین انتخاب خواهد بود.
سری TeSys F؛ مناسب برای بارهای سنگین
در پروژههایی که موتورهای با توان بالا یا بارهای سنگین وجود دارند، استفاده از کنتاکتورهای معمولی کافی نیست. در چنین شرایطی، اشنایدر سری TeSys F را ارائه کرده است.
این سری برای جریانهای بالاتر طراحی شده و در صنایع سنگین مانند فولاد، سیمان، پتروشیمی، معادن، صنایع نفت و گاز، ایستگاههای پمپاژ و خطوط تولید بزرگ کاربرد دارد.
ساختار مقاوم، ظرفیت بالای قطع و وصل و توان تحمل جریانهای زیاد، از مهمترین ویژگیهای این خانواده است. به همین دلیل، در پروژههایی که تجهیزات بهصورت مداوم تحت بار قرار دارند، استفاده از TeSys F میتواند باعث افزایش قابلیت اطمینان سیستم شود.
سری TeSys K؛ انتخابی مناسب برای تابلوهای فرمان
یکی دیگر از سریهای پرکاربرد اشنایدر، TeSys K است. این خانواده بیشتر برای مدارهای فرمان، تجهیزات کنترلی، سیستمهای روشنایی، ماشینآلات سبک و تابلوهای اتوماسیون مورد استفاده قرار میگیرد.
ابعاد کوچک این کنتاکتورها باعث شده است که در تابلوهایی با فضای محدود نیز بهراحتی نصب شوند. همچنین مصرف پایین بوبین و عملکرد بیصدا، آنها را به گزینهای مناسب برای بسیاری از کاربردهای کنترلی تبدیل کرده است.
در پروژههایی که هدف، کنترل بارهای سبک یا اجرای مدارهای فرمان است، استفاده از سری TeSys K میتواند انتخابی اقتصادی و در عین حال مطمئن باشد.

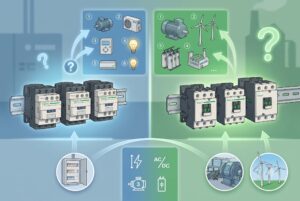

کدام سری کنتاکتور اشنایدر برای پروژه شما مناسبتر است؟
پاسخ این سؤال به نوع پروژه بستگی دارد. اگر در حال طراحی یک تابلو برق صنعتی برای کنترل موتورهای سهفاز هستید، معمولاً سری TeSys D بهترین انتخاب خواهد بود. اگر پروژه شما شامل موتورهای پرقدرت یا تجهیزات صنعتی سنگین است، سری TeSys F عملکرد مناسبتری ارائه میدهد. همچنین برای مدارهای فرمان، سیستمهای روشنایی یا تجهیزات کممصرف، استفاده از TeSys K گزینهای کاربردی و مقرونبهصرفه محسوب میشود.
با این حال، انتخاب نهایی نباید تنها بر اساس نام سری انجام شود. عواملی مانند جریان نامی، توان موتور، ولتاژ بوبین، کلاس کاری (AC-1، AC-3 یا AC-4)، تعداد دفعات قطع و وصل و شرایط محیطی نیز باید در نظر گرفته شوند تا کنتاکتور انتخابشده، بهترین عملکرد را در پروژه داشته باشد.
کلاسهای کاری AC در کنتاکتور اشنایدر چه تفاوتی با یکدیگر دارند؟
یکی از مهمترین مواردی که هنگام خرید کنتاکتور اشنایدر باید به آن توجه کنید، کلاس کاری یا Utilization Category کنتاکتور است. بسیاری از کاربران تنها به جریان یا توان موتور توجه میکنند، در حالی که کلاس کاری مشخص میکند کنتاکتور برای چه نوع باری طراحی شده است و در چه شرایطی بهترین عملکرد را خواهد داشت.
در استاندارد IEC، کنتاکتورها بر اساس نوع بار به کلاسهای مختلفی تقسیم میشوند که در میان آنها، AC-1، AC-3 و AC-4 بیشترین کاربرد را دارند.
کلاس AC-1 برای بارهای مقاومتی یا بارهایی با ضریب توان بالا طراحی شده است. تجهیزاتی مانند المنتهای گرمایشی، کورههای برقی یا برخی سیستمهای روشنایی در این دسته قرار میگیرند. در این کاربردها، جریان راهاندازی تفاوت زیادی با جریان کاری ندارد و فشار زیادی به کنتاکتور وارد نمیشود.
کلاس AC-3 رایجترین کلاس کاری در صنایع است و برای راهاندازی و توقف موتورهای قفس سنجابی سهفاز طراحی شده است. در بیشتر تابلوهای برق صنعتی، ایستگاههای پمپاژ، کمپرسورها، فنها، نوار نقالهها و ماشینآلات تولیدی از این کلاس استفاده میشود. اگر قصد خرید کنتاکتور برای کنترل موتور را دارید، در اغلب پروژهها باید به دنبال مدلهای AC-3 باشید.
کلاس AC-4 برای شرایط سختتری مانند استارت و استاپ مکرر، تغییر جهت چرخش موتور (Forward/Reverse)، اینچینگ (Inching) و جاگینگ (Jogging) طراحی شده است. در چنین کاربردهایی، کنتاکتور باید در دفعات زیاد و تحت جریانهای بالا عمل کند؛ بنابراین عمر مکانیکی و الکتریکی آن اهمیت بیشتری پیدا میکند.
انتخاب کلاس کاری مناسب، علاوه بر افزایش طول عمر کنتاکتور، از استهلاک زودرس کنتاکتها و کاهش راندمان سیستم جلوگیری میکند.
هنگام خرید کنتاکتور اشنایدر چه مشخصاتی را بررسی کنیم؟
انتخاب کنتاکتور مناسب تنها به شناخت سریهای مختلف محدود نمیشود. برای اینکه کنتاکتور بتواند عملکردی مطمئن و ایمن داشته باشد، لازم است چند مشخصه فنی بهدقت بررسی شود.
اولین مورد، توان موتور است. توان موتور معمولاً بر حسب کیلووات (kW) یا اسب بخار (HP) روی پلاک آن درج شده و یکی از مهمترین معیارهای انتخاب کنتاکتور محسوب میشود.
پس از آن، جریان نامی موتور اهمیت دارد. کنتاکتور باید بتواند جریان کاری موتور را بهصورت مداوم تحمل کند، بدون اینکه دچار افزایش دما یا افت عملکرد شود.
ولتاژ بوبین نیز یکی دیگر از پارامترهای مهم است. کنتاکتورهای اشنایدر با ولتاژهای مختلفی مانند ۲۴ ولت DC، ۲۴ ولت AC، ۴۸ ولت، ۱۱۰ ولت، ۲۲۰ ولت و ۳۸۰ ولت عرضه میشوند. انتخاب ولتاژ بوبین باید بر اساس ولتاژ مدار فرمان انجام شود.
همچنین باید به تعداد پلها توجه کرد. در بیشتر موتورهای سهفاز از کنتاکتور سهپل استفاده میشود، اما در برخی کاربردهای خاص ممکن است به مدلهای چهارپل یا تعداد بیشتری از کنتاکتهای کمکی نیاز باشد.
در نهایت، شرایط محیطی مانند دمای محل نصب، میزان رطوبت، گردوغبار و تعداد دفعات قطع و وصل نیز در انتخاب مدل مناسب تأثیرگذار هستند.
کنتاکتور اشنایدر چگونه با بیمتال و کلید حرارتی هماهنگ میشود؟
در بیشتر مدارهای صنعتی، کنتاکتور بهتنهایی استفاده نمیشود، بلکه در کنار تجهیزات حفاظتی قرار میگیرد تا ایمنی موتور و مدار بهطور کامل تأمین شود.
یکی از رایجترین ترکیبها، استفاده از کنتاکتور اشنایدر در کنار بیمتال اشنایدر است. در این حالت، کنتاکتور وظیفه قطع و وصل مدار را بر عهده دارد و بیمتال از موتور در برابر اضافهبار محافظت میکند. افزایش جریان بیش از مقدار مجاز، بیمتال مدار فرمان را قطع کرده و از آسیب دیدن سیمپیچ موتور جلوگیری میکند.
در برخی پروژهها نیز از کلید حرارتی اشنایدر استفاده میشود. این تجهیز علاوه بر حفاظت در برابر اضافهبار، از موتور در برابر اتصال کوتاه نیز محافظت میکند. انتخاب بین بیمتال و کلید حرارتی به نوع طراحی تابلو برق، توان موتور و نیازهای حفاظتی پروژه بستگی دارد.
اگر در حال طراحی یک تابلو برق صنعتی هستید، پیشنهاد میشود کنتاکتور، بیمتال و کلید حرارتی را از یک برند انتخاب کنید تا از هماهنگی کامل تجهیزات و عملکرد مطمئن سیستم اطمینان حاصل شود.
اشتباهات رایج هنگام خرید کنتاکتور اشنایدر
یکی از متداولترین اشتباهات، انتخاب کنتاکتور تنها بر اساس قیمت است. در حالی که قیمت پایینتر همیشه به معنای انتخاب بهتر نیست و ممکن است محصول انتخابشده پاسخگوی نیاز پروژه نباشد.
اشتباه دیگر، انتخاب کنتاکتور بدون بررسی توان و جریان موتور است. استفاده از مدلی که ظرفیت کافی ندارد، باعث افزایش دمای کنتاکتها، کاهش عمر تجهیز و در نهایت خرابی سیستم خواهد شد.
برخی کاربران نیز ولتاژ بوبین را نادیده میگیرند و کنتاکتوری با ولتاژ نامناسب خریداری میکنند. این موضوع باعث میشود مدار فرمان بهدرستی عمل نکند.
همچنین در بسیاری از پروژهها، به سازگاری کنتاکتور با تجهیزات حفاظتی توجه نمیشود. در حالی که انتخاب صحیح بیمتال، کلید حرارتی و کنتاکتور بهصورت هماهنگ، نقش مهمی در عملکرد ایمن و پایدار سیستم دارد.
چرا خرید کنتاکتور اشنایدر از کنترل صنعت؟
اگر قصد خرید کنتاکتور اشنایدر را دارید، انتخاب یک تأمینکننده معتبر به اندازه انتخاب خود محصول اهمیت دارد. از آنجا که نمایندگی رسمی اشنایدر الکتریک در ایران وجود ندارد، خرید از مجموعهای که اطلاعات فنی دقیق، تنوع محصولات و مشاوره تخصصی ارائه دهد، میتواند ریسک انتخاب اشتباه را کاهش دهد.
کنترل صنعت یکی از مجموعههای تخصصی در حوزه تجهیزات برق صنعتی و اتوماسیون است که انواع کنتاکتورهای اشنایدر را در مدلها و رنجهای مختلف عرضه میکند. کاربران میتوانند علاوه بر بررسی مشخصات فنی محصولات، از مشاوره کارشناسان برای انتخاب مناسبترین مدل بر اساس نیاز پروژه استفاده کنند.
یکی از مزیتهای مهم خرید از کنترل صنعت، دسترسی به سایر تجهیزات مرتبط است. برای تکمیل سیستم کنترل و حفاظت موتور، میتوانید همزمان صفحات بیمتال اشنایدر، کلید حرارتی اشنایدر، کلید مینیاتوری اشنایدر، کلید اتوماتیک اشنایدر، PLC اشنایدر، HMI اشنایدر، اینورتر اشنایدر، پاورمتر اشنایدر، پوش باتن اشنایدر و سایر محصولات اشنایدر را نیز در سایت کنترل صنعت بررسی کرده و متناسب با نیاز پروژه انتخاب کنید.
جمعبندی
خرید کنتاکتور اشنایدر تنها به انتخاب یک تجهیز برای قطع و وصل مدار محدود نمیشود، بلکه تصمیمی مهم در طراحی یک سیستم برق صنعتی ایمن و پایدار است. آشنایی با سریهای مختلف مانند TeSys D، TeSys F و TeSys K، شناخت کلاسهای کاری AC-1، AC-3 و AC-4 و بررسی مشخصاتی مانند توان موتور، جریان نامی، ولتاژ بوبین و شرایط بهرهبرداری، به شما کمک میکند تا بهترین انتخاب را داشته باشید.
همچنین استفاده از تجهیزات هماهنگ مانند بیمتال، کلید حرارتی و سایر محصولات اشنایدر، علاوه بر افزایش ایمنی، باعث بهبود عملکرد و کاهش هزینههای نگهداری خواهد شد.
اگر برای انتخاب کنتاکتور مناسب پروژه خود به راهنمایی نیاز دارید، کارشناسان کنترل صنعت آمادهاند تا با ارائه مشاوره تخصصی، شما را در انتخاب تجهیزات مناسب همراهی کنند.
سوالات متداول
کنتاکتور اشنایدر برای چه کاربردهایی استفاده میشود؟
کنتاکتور اشنایدر برای کنترل موتورهای الکتریکی، سیستمهای روشنایی، پمپها، کمپرسورها، فنها، نوار نقالهها و بسیاری از تجهیزات صنعتی استفاده میشود.
پرکاربردترین سری کنتاکتور اشنایدر کدام است؟
سری TeSys D به دلیل تنوع مدل، کیفیت بالا و سازگاری با انواع موتورهای سهفاز، یکی از پرکاربردترین سریهای کنتاکتور اشنایدر است.
تفاوت سری TeSys D و TeSys F چیست؟
سری TeSys D بیشتر برای موتورهای صنعتی با توانهای متداول استفاده میشود، در حالی که TeSys F برای بارهای سنگین، جریانهای بالا و صنایع بزرگ طراحی شده است.
هنگام خرید کنتاکتور اشنایدر به چه نکاتی توجه کنیم؟
توان موتور، جریان نامی، کلاس کاری (AC-1، AC-3 یا AC-4)، ولتاژ بوبین، تعداد پلها و سازگاری با تجهیزات حفاظتی از مهمترین عوامل انتخاب هستند.
آیا کنتاکتور اشنایدر باید همراه بیمتال استفاده شود؟
در بسیاری از مدارهای موتور، بله. استفاده از بیمتال در کنار کنتاکتور باعث حفاظت موتور در برابر اضافهبار و افزایش ایمنی سیستم میشود.
