مقدمه
در بسیاری از تابلوهای برق، فقط دانستن روشن یا خاموش بودن مدار کافی نیست. مدیر فنی، تابلوساز یا مسئول نگهداری باید بداند هر بخش از شبکه چه مقدار جریان میکشد، ولتاژ در چه محدودهای قرار دارد، ضریب توان چقدر است و مصرف انرژی چگونه تغییر میکند. پاورمتر اشنایدر تجهیزی است که این اطلاعات را بهصورت لحظهای اندازهگیری و نمایش میدهد و در مدلهای ارتباطی، دادهها را برای سیستم مانیتورینگ یا مدیریت انرژی ارسال میکند.
استفاده از پاورمتر برای کنترل مصرف، شناسایی بارهای پرمصرف و نگهداری پیشگیرانه اهمیت دارد. با این حال، تنوع مدلها و گزینههایی مانند RS485، Modbus، THD و ورودی ترانس جریان، انتخاب را دشوار میکند.
در این راهنما بررسی میکنیم پاورمتر چیست، پاورمتر اشنایدر چه پارامترهایی را اندازهگیری میکند، سریهای مختلف آن چه تفاوتی دارند و هنگام خرید باید به چه نکاتی توجه کرد.
پاورمتر چیست؟
پاورمتر یا توانسنج، دستگاهی برای اندازهگیری پارامترهای الکتریکی یک مدار است. برخلاف آمپرمتر یا ولتمتر ساده که معمولاً فقط یک کمیت را نمایش میدهد، پاورمتر میتواند چندین مقدار مهم را در یک نمایشگر ارائه کند. به همین دلیل در تابلوهای برق جدید، استفاده از یک پاورمتر چندمنظوره میتواند جای چند ابزار اندازهگیری مجزا را بگیرد.
بسته به مدل دستگاه، پارامترهای زیر قابل اندازهگیری هستند:
- ولتاژ فاز به فاز و فاز به نول
- جریان هر فاز
- توان اکتیو، راکتیو و ظاهری
- انرژی اکتیو و راکتیو مصرفشده
- فرکانس شبکه
- ضریب توان یا Power Factor
- بیشینه و کمینه مقادیر اندازهگیریشده
- مقدار تقاضا یا Demand
- اعوجاج هارمونیکی کل یا THD
همه پاورمترها این قابلیتها را ندارند؛ بعضی مدلها فقط برای نمایش مقادیر اصلی و برخی برای مدیریت انرژی و اتصال به نرمافزارهای مانیتورینگ طراحی شدهاند. بنابراین انتخاب باید بر اساس نیاز واقعی پروژه باشد.

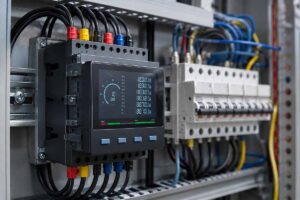

پاورمتر اشنایدر چیست؟
پاورمتر اشنایدر مجموعهای از تجهیزات اندازهگیری و پایش برق برند Schneider Electric است که برای کاربردهای ساختمانی، تجاری و صنعتی عرضه میشود. این تجهیزات در سریهای مختلفی مانند EasyLogic و PowerLogic قرار میگیرند و از مدلهای ساده نمایشگر تا پاورمترهای پیشرفته مدیریت انرژی را شامل میشوند.
اشنایدر سری PM2000 را بهعنوان خانوادهای از پاورمترهای چندمنظوره برای مدیریت هزینه انرژی در ساختمانهای تجاری و صنایع کوچک و متوسط معرفی میکند. سری DM6000 نیز بیشتر در گروه تجهیزات پایه اندازهگیری و نمایش ولتاژ، جریان و فرکانس قرار میگیرد. بنابراین عبارت «پاورمتر اشنایدر» به یک دستگاه مشخص اشاره ندارد و شامل خانوادهای از مدلها با امکانات متفاوت است. هده مدلهای موجود میتوانید صفحه خرید انواع پاورمتر اشنایدر را در فروشگاه کنترل صنعت بررسی کنید. تر اشنایدر چه کاربردی دارد؟
مهمترین کاربرد پاورمتر، تبدیل وضعیت شبکه برق به اطلاعات قابل اندازهگیری است. بدون داده دقیق، افزایش مصرف، افت ضریب توان یا عدم تعادل بار ممکن است دیر تشخیص داده شود.
کنترل مصرف انرژی
با بررسی توان و انرژی میتوان بخشهای پرمصرف را شناسایی و تغییرات غیرعادی مصرف را در بازههای زمانی مختلف مقایسه کرد. این قابلیت برای کارخانهها، ساختمانهای اداری، مراکز تجاری و مجموعههایی که چندین مصرفکننده بزرگ دارند، بسیار کاربردی است.
پایش وضعیت تابلو برق
نمایش همزمان ولتاژ، جریان و ضریب توان، وضعیت مدار را مشخص میکند. اختلاف جریان فازها نیز میتواند نشانه توزیع نامناسب بار باشد.
برای مثال، اگر جریان یک فاز بهطور محسوسی بیشتر از دو فاز دیگر باشد، ممکن است بخشی از بارها بهدرستی توزیع نشده باشند. مشاهده این وضعیت به مسئول فنی کمک میکند قبل از ایجاد اضافهبار یا افزایش دما، مدار را بررسی کند.
کمک به نگهداری پیشگیرانه
تغییر تدریجی جریان یک موتور میتواند نشانه فرسودگی، اشکال در بار یا افت راندمان باشد و به تیم نگهداری امکان اقدام پیش از توقف تجهیز را بدهد.
پاورمتر بهتنهایی علت خرابی را مشخص نمیکند، اما دادههایی ارائه میدهد که برای تشخیص تغییرات غیرعادی مفید هستند. ثبت و مقایسه این دادهها در طول زمان، ارزش بیشتری از مشاهده یک مقدار لحظهای دارد.
مدیریت انرژی در ساختمان و صنعت
در ساختمانهای تجاری، کارخانهها و مراکز داده، مدلهای ارتباطی اطلاعات را به BMS، PLC یا نرمافزار مدیریت انرژی انتقال میدهند و امکان گزارشگیری را فراهم میکنند.
با این روش میتوان مصرف بخشهای مختلف را از یک محل کنترل کرد، الگوی مصرف را شناخت و درباره کاهش هزینه انرژی تصمیم دقیقتری گرفت.
بررسی کیفیت برق
برخی پاورمترها قابلیت اندازهگیری THD یا سایر شاخصهای کیفیت توان را دارند. این ویژگی در شبکههایی که بارهای غیرخطی مانند درایو، منابع تغذیه سوئیچینگ یا تجهیزات الکترونیکی فراوان دارند، اهمیت بیشتری پیدا میکند.
انواع پاورمتر اشنایدر
دستهبندی پاورمترها را میتوان از چند زاویه انجام داد. شناخت این دستهها کمک میکند پیش از بررسی کدهای فنی، محدوده انتخاب مشخص شود.
پاورمترهای پایه و نمایشگر
این گروه برای نمایش پارامترهای اصلی مانند ولتاژ، جریان و فرکانس مناسب است. وقتی نیازی به ثبت انرژی یا ارتباط با سیستم مرکزی نیست، مدل پایه انتخاب اقتصادیتری خواهد بود.
خانواده DM6000 در محصولات اشنایدر در گروه اندازهگیری پایه قرار میگیرد. البته امکانات دقیق هر کد باید جداگانه بررسی شود؛ زیرا وجود یا نبود ارتباط، نوع نمایشگر و پارامترهای قابل اندازهگیری بین مدلها متفاوت است. مترهای چندمنظوره
این مدلها علاوه بر ولتاژ و جریان، توان، انرژی، ضریب توان و معمولاً پارامترهای بیشتری را نمایش میدهند. سری PM2000 از خانوادههای شناختهشده اشنایدر در این بخش است و برای تابلوهای صنعتی، ساختمانهای تجاری و پروژههای مدیریت مصرف کاربرد دارد.
برای نمونه، پاورمتر اشنایدر PM2120 برای پایش پارامترهای الکتریکی و اتصال به سیستم مانیتورینگ عرضه شده است.
مدل پاورمتر اشنایدر PM2220 نیز امکاناتی مانند ارتباط RS485 و اندازهگیری شاخصهای بیشتری از شبکه را در اختیار کاربر قرار میدهد. مترهای دارای ارتباط RS485 و Modbus
اگر اطلاعات فقط روی نمایشگر تابلو دیده شود، برای بررسی هر مدار باید اپراتور در محل حضور داشته باشد. پورت RS485 و پروتکل Modbus RTU امکان انتقال داده به PLC، BMS، سیستم اسکادا یا نرمافزار مانیتورینگ را فراهم میکند.
داشتن RS485 بهتنهایی کافی نیست؛ آدرسدهی، Baud Rate، کابل، مقاومت انتهای خط و رجیسترها نیز باید درست تنظیم شوند. سازگاری دستگاه با معماری کنترلی پروژه را پیش از خرید بررسی کنید.
برای نمونه، بعضی مدلهای DM6200 و PM2000 موجود در بازار دارای ارتباط RS485 و پروتکل Modbus RTU هستند، اما این قابلیت باید در مشخصات کد فنی همان محصول تأیید شود. مترهای مناسب پایش کیفیت توان
در پروژههای حساس ممکن است اندازهگیری ولتاژ و جریان کافی نباشد. بررسی هارمونیکها، THD، مقادیر Demand، ثبت رخدادها یا دقت بالاتر انرژی میتواند ضروری باشد.
در چنین شرایطی باید سراغ مدلهای پیشرفتهتر رفت و دیتاشیت هر محصول را با نیاز پروژه تطبیق داد. خرید مدلی که فقط مقادیر پایه را نمایش میدهد، برای یک پروژه تحلیل کیفیت توان کافی نخواهد بود.
تفاوت پاورمتر، مولتیمتر و کنتور انرژی چیست؟
این سه تجهیز گاهی بهجای یکدیگر استفاده میشوند، اما کارکرد آنها دقیقاً یکسان نیست.

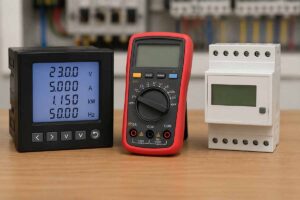

مولتیمتر تابلویی معمولاً چند پارامتر لحظهای مانند ولتاژ، جریان و فرکانس را نمایش میدهد. پاورمتر علاوه بر این مقادیر، توان و در بسیاری از مدلها انرژی، ضریب توان و شاخصهای تحلیلی را نیز اندازهگیری میکند.
کنتور انرژی بیشتر برای ثبت مقدار انرژی مصرفشده بر حسب کیلوواتساعت طراحی شده و ممکن است امکانات تحلیلی یک پاورمتر را نداشته باشد.
یک دستگاه ممکن است همزمان نقش مولتیمتر و کنتور انرژی را انجام دهد. به نام عمومی محصول اکتفا نکنید و پارامترهای اندازهگیری، دقت و امکانات ارتباطی را ببینید.
ترانس جریان CT چه ارتباطی با پاورمتر دارد؟
پاورمترهای تابلویی معمولاً جریانهای بالای مدار قدرت را مستقیماً دریافت نمیکنند. در این حالت از ترانس جریان یا CT استفاده میشود. CT جریان واقعی مدار را با یک نسبت مشخص به مقدار استاندارد قابل اندازهگیری، معمولاً یک یا پنج آمپر، تبدیل میکند و خروجی آن به ورودی جریان پاورمتر متصل میشود.
برای مثال، در CT با نسبت 400/5، عبور جریان 400 آمپر در اولیه باعث ایجاد جریان 5 آمپر در ثانویه میشود. سپس نسبت CT در تنظیمات پاورمتر وارد میشود تا دستگاه مقدار واقعی را نمایش دهد.
انتخاب نادرست نسبت تبدیل یا کلاس دقت CT باعث خطای اندازهگیری میشود. باز گذاشتن مدار ثانویه CT در زمان عبور جریان نیز خطرناک است و نصب باید توسط متخصص انجام شود.
برای بررسی گزینههای سازگار، صفحه ترانسهای جریان CT در دسترس است. ای انتخاب پاورمتر اشنایدر
برای انتخاب صحیح، بهتر است نیاز پروژه را مرحلهبهمرحله مشخص کنید.
نوع شبکه را تعیین کنید
ابتدا مشخص کنید شبکه تکفاز یا سهفاز است و آرایش سیمبندی آن چگونه است. پاورمتر باید از ساختار شبکه پروژه پشتیبانی کند. همچنین محدوده ولتاژ ورودی و نوع تغذیه کمکی دستگاه باید با تابلو هماهنگ باشد.
پارامترهای موردنیاز را بنویسید
آیا فقط ولتاژ و جریان مهم است یا اندازهگیری توان، انرژی، Demand، THD و ضریب توان نیز لازم است؟
تهیه یک فهرست کوتاه از نیازها مانع خرید دستگاه بیش از حد ساده یا گرانتر از نیاز میشود. اگر فقط نمایش مقادیر اصلی اهمیت دارد، نیازی به خرید یک تحلیلگر پیشرفته کیفیت توان نیست.
دقت اندازهگیری را بررسی کنید
برای پایش عمومی تابلو، یک سطح مشخص از دقت کافی است؛ اما در تقسیم هزینه انرژی، ارزیابی راندمان یا گزارشهای حساس، کلاس دقت اهمیت بیشتری دارد.
کلاس دقت انرژی و دقت اندازهگیری ولتاژ، جریان و توان را جداگانه در دیتاشیت بررسی کنید. عبارت «دقت بالا» بدون مشاهده کلاس یا مقدار خطا، اطلاعات کافی برای انتخاب محصول ارائه نمیدهد.
نیاز به ارتباط را مشخص کنید
اگر در آینده قرار است اطلاعات پاورمتر وارد BMS یا سیستم مانیتورینگ شود، بهتر است از ابتدا مدل دارای RS485 و Modbus انتخاب شود. تعویض دستگاه پس از تکمیل تابلو معمولاً هزینه و زمان بیشتری ایجاد میکند.
نوع و نسبت CT را کنترل کنید
ورودی یک آمپر یا پنج آمپر پاورمتر، نسبت تبدیل CT و جریان نامی مدار باید با یکدیگر هماهنگ باشند. در پروژههای موجود، مشخصات CT نصبشده را پیش از سفارش بررسی کنید.
همچنین باید نسبت CT در تنظیمات پاورمتر بهدرستی وارد شود. اشتباه در این قسمت باعث میشود دستگاه مقدار جریان و توان را چند برابر بیشتر یا کمتر از مقدار واقعی نمایش دهد.
ابعاد و روش نصب را در نظر بگیرید
بسیاری از پاورمترهای پنلی در ابعاد متداول 96 در 96 میلیمتر تولید میشوند، اما عمق نصب، ابعاد برش تابلو و فضای سیمکشی نیز اهمیت دارد.
اگر قرار است دستگاه جایگزین مدل قدیمی شود، اندازه برش موجود را دقیق اندازه بگیرید. شباهت اندازه قاب جلویی لزوماً به معنی یکسان بودن ابعاد برش و عمق نصب نیست.
شرایط محیطی را فراموش نکنید
دما، رطوبت، گردوغبار و ارتعاش بر عمر تجهیز اثر دارند. درجه حفاظت و محدوده دمای کاری را با محیط پروژه تطبیق دهید.
در تابلوهایی که در محیطهای آلوده، گرم یا مرطوب نصب میشوند، وضعیت تهویه و آببندی تابلو نیز باید بررسی شود.
اشتباهات رایج هنگام خرید و نصب پاورمتر
انتخاب مدل فقط بر اساس قیمت اشتباه است. دستگاه ارزانتر ممکن است قابلیت لازم را نداشته باشد و مدل بسیار پیشرفته نیز هزینه اضافی ایجاد کند.
اشتباه دیگر، بیتوجهی به کد کامل محصول است. دو مدل با ظاهر مشابه ممکن است از نظر نوع نمایشگر، ولتاژ تغذیه، ارتباط یا قابلیت اندازهگیری تفاوت داشته باشند. کد فنی باید با دیتاشیت و نیاز پروژه تطبیق داده شود.
نصب نادرست سیمهای ولتاژ و CT، وارد کردن نسبت اشتباه CT، جابهجایی جهت ترانس جریان و تنظیم نادرست نوع شبکه نیز باعث نمایش مقادیر غیرواقعی میشود.
پس از نصب، بهتر است مقادیر پاورمتر با یک ابزار مرجع مقایسه شود. جهت توان، ترتیب فازها و ضریب توان نیز باید کنترل شوند تا از نصب صحیح CTها و سیمهای اندازهگیری مطمئن شوید.
قیمت پاورمتر اشنایدر به چه عواملی بستگی دارد؟
قیمت پاورمتر اشنایدر به سری محصول، سطح دقت، تعداد پارامترهای قابل اندازهگیری، نوع نمایشگر، قابلیت ثبت انرژی، وجود RS485، پشتیبانی از Modbus، امکانات تحلیل کیفیت توان و شرایط بازار بستگی دارد.
به همین دلیل مقایسه دو مدل فقط با نام «پاورمتر» منطقی نیست. ممکن است دو دستگاه ظاهر مشابهی داشته باشند، اما یکی فقط مقادیر پایه را نمایش دهد و مدل دیگر امکان اندازهگیری انرژی، THD و اتصال به سیستم مانیتورینگ را داشته باشد.
برای استعلام قیمت، کد دقیق محصول و اطلاعاتی مانند نوع شبکه، جریان مدار، نسبت CT و نیاز ارتباطی را اعلام کنید.
خرید پاورمتر اشنایدر از کنترل صنعت
کنترل صنعت مدلهایی از خانوادههای DM و PM را عرضه میکند. هنگام خرید میتوانید کد فنی، موجودی، مشخصات ارتباطی و سازگاری دستگاه با CT را بررسی کنید.
اگر در انتخاب میان مدلهایی مانند DM6000، DM6200، PM2120 یا PM2220 تردید دارید، بهتر است صرفاً به شباهت ظاهری آنها توجه نکنید. نیاز پروژه، نوع اندازهگیری و سطح مانیتورینگ باید مبنای تصمیم باشد.
برای دریافت راهنمایی میتوانید از صفحه تماس با کنترل صنعت استفاده کنید یا سایر محصولات اشنایدر الکتریک را ببینید. اطلاعات تماس و نشانی فروشگاه کنترل صنعت در لالهزار نیز در صفحه تماس سایت درج شده است. ت متداول درباره پاورمتر اشنایدر
سوالات متداول
آیا پاورمتر اشنایدر برای شبکه تکفاز هم قابل استفاده است؟
برخی مدلها از آرایشهای تکفاز و سهفاز پشتیبانی میکنند، اما این قابلیت باید در دیتاشیت همان کد فنی تأیید شود.
آیا همه پاورمترهای اشنایدر پورت RS485 دارند؟
خیر. وجود ارتباط به مدل و کد محصول بستگی دارد. پیش از خرید، عبارت RS485 و پروتکل Modbus RTU را در مشخصات دستگاه بررسی کنید.
آیا برای نصب پاورمتر به CT نیاز است؟
در مدارهایی که جریان از محدوده ورودی مستقیم دستگاه بیشتر است، باید از CT مناسب استفاده شود. بسیاری از پاورمترهای صنعتی دارای ورودی استاندارد یک یا پنج آمپر برای اتصال به CT هستند.
تفاوت سری DM و PM اشنایدر چیست؟
بهصورت کلی، خانواده DM بیشتر برای اندازهگیری و نمایش پایه پارامترهای شبکه شناخته میشود و خانواده PM امکانات کاملتری برای اندازهگیری توان و انرژی ارائه میدهد. با این حال، مقایسه نهایی باید میان دو کد دقیق انجام شود.
بهترین پاورمتر اشنایدر کدام است؟
یک مدل واحد برای همه پروژهها بهترین نیست. مدل مناسب باید بر اساس نوع شبکه، پارامترهای موردنیاز، دقت، ارتباط، CT، ابعاد تابلو و بودجه انتخاب شود.
از کجا پاورمتر اشنایدر اصل بخریم؟
هنگام جستوجوی نمایندگی اشنایدر الکتریک، نمایندگی اشنایدر در ایران یا فروشنده تجهیزات اشنایدر الکتریک در لالهزار، کد فنی، اصالت کالا، سلامت فیزیکی، امکان دریافت مشاوره و تطابق مشخصات محصول با دیتاشیت را بررسی کنید.
جمعبندی
پاورمتر اشنایدر ابزاری مهم برای مشاهده، اندازهگیری و مدیریت پارامترهای برق در تابلوهای صنعتی و ساختمانی است. این دستگاه میتواند اطلاعاتی مانند ولتاژ، جریان، توان، انرژی، فرکانس و ضریب توان را نمایش دهد و در مدلهای ارتباطی، دادهها را به سیستمهای مدیریتی منتقل کند.
برای خرید پاورمتر اشنایدر، ابتدا نوع شبکه و هدف اندازهگیری را مشخص کنید؛ سپس امکاناتی مانند دقت، RS485، Modbus، THD، ورودی CT و ابعاد نصب را بررسی کنید.
انتخاب درست باعث میشود بدون پرداخت هزینه اضافی، اطلاعات موردنیاز پروژه را با دقت مناسب دریافت کنید و زمینه بهتری برای کاهش مصرف، نگهداری پیشگیرانه و مدیریت انرژی داشته باشید.
