معرفی نرمافزارهای پرکاربرد در طراحی و اجرای پروژههای برق صنعتی
پروژههای برق صنعتی به دلیل پیچیدگی، حساسیت و وسعتی که دارند، نیازمند دقت، سرعت و هماهنگی بالا بین تیمهای طراحی و اجرا هستند. استفاده از نرمافزارهای تخصصی، یکی از اصلیترین ابزارهایی است که مهندسین برق برای طراحی، تحلیل، شبیهسازی و اجرای پروژههای صنعتی به آن تکیه میکنند.
در این مقاله با مهمترین و پرکاربردترین نرمافزارهایی که در صنعت برق برای طراحی، برنامهنویسی، شبیهسازی و اجرای پروژهها استفاده میشوند آشنا میشویم.

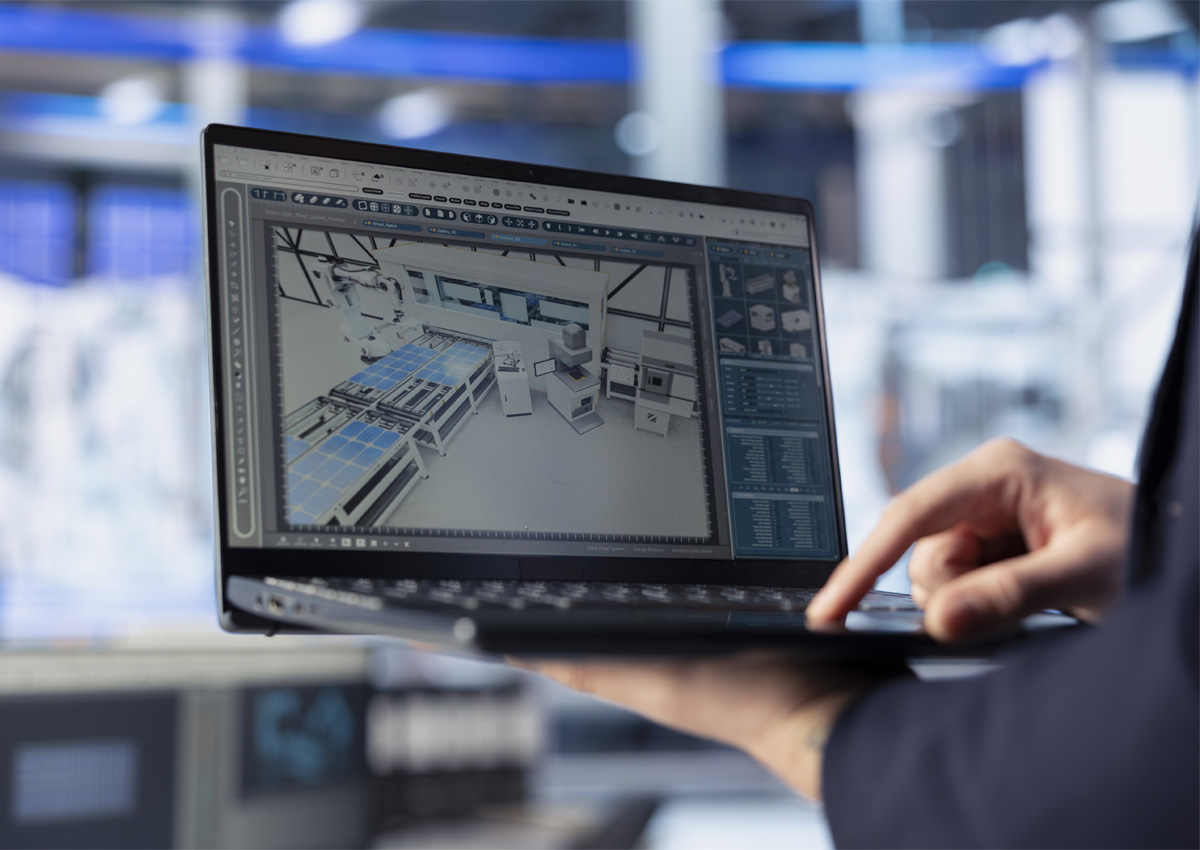

نمایی از فرآیند طراحی سیستم برق صنعتی با استفاده از نرمافزارهای مهندسی و بررسی طرحهای خورشیدی
(AutoCAD Electrical) طراحی مدارهای برق صنعتی
AutoCAD Electrical نسخهای تخصصی از نرمافزار AutoCAD است که برای طراحی سیستمهای برق و کنترل صنعتی توسعه داده شده. این نرمافزار دارای کتابخانهای گسترده از نمادهای استاندارد، قطعات، بلوکها و امکانات شمارهگذاری خودکار سیمها و قطعات است. برخی از مهمترین کاربردهای آن عبارتاند از:
- طراحی نقشههای مدار فرمان و قدرت
- تولید لیست قطعات (BOM)
- شناسایی خطاهای طراحی
- تولید گزارشهای مهندسی به صورت خودکار
استفاده از AutoCAD Electrical باعث صرفهجویی در زمان طراحی و کاهش خطاهای انسانی میشود.
(EPLAN Electric P8) مهندسی برق حرفهای با مستندسازی دقیق
EPLAN Electric P8 یکی از پیشرفتهترین نرمافزارها در زمینه طراحی سیستمهای برق صنعتی، کنترل و اتوماسیون است. این نرمافزار قابلیت تولید مستندات جامع پروژه شامل نقشهها، فهرست قطعات، جدولهای کابل و نقشههای جانمایی تابلو برق را دارد. ویژگیهای کلیدی EPLAN شامل موارد زیر است:
- طراحی شماتیک مدارهای کنترل و قدرت
- ایجاد ارتباط بین نقشههای مختلف به صورت هوشمند
- یکپارچگی با پایگاه داده تجهیزات از برندهای مختلف
- تولید اتوماتیک گزارشها و مستندات
EPLAN انتخاب اصلی برای پروژههایی است که نیاز به دقت بالا و مستندسازی کامل دارند.
(ETAP) تحلیل و شبیهسازی سیستمهای قدرت
ETAP (Electrical Transient Analyzer Program) یکی از نرمافزارهای قدرتمند برای تحلیل سیستمهای قدرت است که در مطالعات شبکههای برق صنعتی، نیروگاهها، پستها و سیستمهای توزیع کاربرد دارد. قابلیتهای کلیدی این نرمافزار شامل:
- تحلیل جریان کوتاه (Short Circuit)
- تحلیل پایداری دینامیکی
- طراحی سیستم زمین
- بررسی هماهنگی رلهها (Relay Coordination)
- بررسی بارگذاری تجهیزات و کابلها
ETAP به مهندسین کمک میکند پیش از اجرا، رفتار سیستم در حالتهای مختلف را بررسی و نقاط ضعف را شناسایی کنند.
(Dialux) طراحی سیستمهای روشنایی
Dialux یک نرمافزار تخصصی برای طراحی، شبیهسازی و محاسبه روشنایی فضاهای داخلی و خارجی است. این نرمافزار امکان انتخاب از میان هزاران مدل چراغ از برندهای معتبر را فراهم میکند و با وارد کردن پلان فضا، امکان شبیهسازی میزان لوکس نوری را فراهم میسازد. از قابلیتهای مهم Dialux:
- محاسبه شدت روشنایی با دقت بالا
- شبیهسازی تأثیر نور در محیط سهبعدی
- طراحی روشنایی اضطراری
- رعایت استانداردهای جهانی مانند EN و IES
این نرمافزار گزینهای بسیار مناسب برای مهندسین برق در پروژههای صنعتی، اداری و فضای باز است.
(Revit MEP) مدلسازی سهبعدی تأسیسات برق
Revit MEP (Mechanical, Electrical, Plumbing) نرمافزاری مبتنی بر مدلسازی اطلاعات ساختمان (BIM) است که امکان طراحی هماهنگ تأسیسات مکانیکی، برقی و لولهکشی را در یک محیط مشترک فراهم میسازد. ویژگیهای مهم آن در حوزه برق:
- مدلسازی سهبعدی مسیر کابلها و لولهها
- هماهنگی میان رشتههای مختلف مهندسی
- کاهش خطاهای طراحی و تداخلات اجرایی
- تولید نقشههای دقیق از مدل سهبعدی
در پروژههای بزرگ که نیاز به هماهنگی کامل بین تیمها وجود دارد، Revit MEP نقش مهمی در کاهش هزینه و افزایش سرعت اجرا ایفا میکند.
(TIA Portal) برنامهنویسی PLC و مانیتورینگ با زیمنس
TIA Portal محیط یکپارچه شرکت Siemens برای برنامهنویسی کنترلرهای منطقی قابل برنامهریزی (PLC)، طراحی HMI، و ارتباط با سیستمهای اتوماسیون صنعتی است. این پلتفرم ابزارهایی را در یک محیط واحد فراهم میکند، از جمله:
- برنامهنویسی PLCهای خانواده S7
- طراحی صفحات HMI (نمایشگرها و تاچ پنلها)
- شبیهسازی و عیبیابی پروژهها
- ارتباط آسان با سیستمهای SCADA
این نرمافزار یکی از استانداردهای صنعتی برای پروژههای اتوماسیون است و در بسیاری از خطوط تولید و تجهیزات صنعتی استفاده میشود.
(GX Works) برنامهنویسی PLCهای Mitsubishi
GX Works نرمافزار رسمی شرکت Mitsubishi برای برنامهنویسی و مانیتورینگ PLCهای این برند است. محیط کاربری ساده، پایداری بالا و قابلیتهای کامل در برنامهنویسی ماژولهای مختلف از جمله ویژگیهای کلیدی آن هستند. برخی از قابلیتهای مهم:
- برنامهنویسی در حالت ladder، structured text و instruction list
- شبیهسازی برنامه بدون نیاز به سختافزار
- ارتباط با HMI و سیستمهای مانیتورینگ
برای صنایع غذایی، خودروسازی، و خطوط بستهبندی، PLCهای Mitsubishi به همراه GX Works انتخابی مطمئن هستند.
RSLogix 5000 (Studio 5000) اتوماسیون با Allen Bradley
RSLogix 5000 (امروزه با نام Studio 5000 شناخته میشود) نرمافزاری حرفهای برای برنامهنویسی PLCهای برند Allen Bradley از شرکت Rockwell Automation است. این نرمافزار بیشتر در صنایع نفت، گاز، پتروشیمی و معادن کاربرد دارد. امکانات کلیدی:
- پشتیبانی از ساختارهای مدولار
- قابلیت تعریف تگهای پیشرفته
- عیبیابی و مانیتورینگ آنلاین برنامهها
- ارتباط آسان با HMI و SCADA
با توجه به پایداری و امنیت بالای این نرمافزار، در پروژههای حساس صنعتی بسیار مورد استفاده قرار میگیرد.
WinCC / Intouch / FactoryTalk View – – سیستمهای HMI و SCADA
برای طراحی واسطهای گرافیکی (HMI) و سیستمهای مانیتورینگ و کنترل از راه دور (SCADA)، سه نرمافزار مطرح وجود دارد:
- WinCC: محصول زیمنس، مناسب برای پروژههایی که با PLCهای این شرکت اجرا میشوند.
- Intouch: نرمافزاری قدرتمند از Wonderware با انعطافپذیری بالا و گرافیک حرفهای.
- FactoryTalk View: برای کار با سیستمهای Allen Bradley و Rockwell Automation.
این نرمافزارها امکان جمعآوری داده، نمایش آنلاین پارامترها، ثبت هشدارها و کنترل از راه دور سیستمها را فراهم میکنند.
جمعبندی
در اجرای پروژههای برق صنعتی، انتخاب نرمافزار مناسب، نقشی کلیدی در کیفیت، سرعت و پایداری پروژه دارد. از طراحی مدارهای کنترل و قدرت گرفته تا تحلیل شبکه، برنامهنویسی PLC و مانیتورینگ، ابزارهای نرمافزاری امروز به مهندسین این امکان را میدهند که پروژهها را با دقت و استانداردهای بالا طراحی و اجرا کنند.
