مقدمه
کنتاکتور یکی از مهمترین تجهیزات مدار قدرت در تابلوهای برق صنعتی است و وظیفه قطع و وصل بارهایی مانند موتورهای الکتریکی، هیترها، سیستمهای روشنایی و سایر مصرفکنندههای صنعتی را بر عهده دارد. محصولات اشنایدر به دلیل کیفیت ساخت و تنوع بالا در بسیاری از تابلوهای برق استفاده میشوند، اما حتی یک کنتاکتور اشنایدر باکیفیت نیز در صورت انتخاب اشتباه، نصب نامناسب یا شرایط کاری نامطلوب میتواند دچار افزایش دما، خرابی بوبین، سوختگی کنتاکتها یا کاهش عمر مفید شود.
خرابی کنتاکتور اشنایدر همیشه به معنی معیوب بودن خود محصول نیست. در بسیاری از موارد، عواملی مانند شل بودن اتصالات، عبور جریان بیش از حد، افت ولتاژ مدار فرمان، تهویه نامناسب تابلو، تعداد بالای قطع و وصل یا انتخاب اشتباه رده کاری باعث ایجاد مشکل میشوند.
در این مقاله از کنترل صنعت مهمترین دلایل داغ شدن و خرابی کنتاکتور اشنایدر را بررسی میکنیم و سپس بهصورت مرحلهبهمرحله توضیح میدهیم که چگونه میتوان مشکل را عیبیابی کرد.
آیا گرم شدن کنتاکتور اشنایدر طبیعی است؟
قبل از بررسی خرابی کنتاکتور، باید بین «گرم شدن طبیعی» و «داغ شدن غیرعادی» تفاوت قائل شویم.
کنتاکتور هنگام کار مقداری گرما تولید میکند. عبور جریان از کنتاکتهای قدرت و همچنین برقدار بودن بوبین باعث ایجاد تلفات و افزایش دمای تجهیز میشود؛ بنابراین گرم بودن بدنه کنتاکتور در زمان کار لزوماً نشانه خرابی نیست.
مشکل زمانی مطرح میشود که افزایش دما بیش از حد معمول باشد یا علائم دیگری مانند موارد زیر مشاهده شود:
- تغییر رنگ بدنه یا ترمینالها
- بوی سوختگی
- ذوب شدن عایق سیم
- سیاه شدن اطراف کنتاکتها
- صدای غیرعادی یا لرزش کنتاکتور
- قطع و وصل نامنظم
- افزایش دمای شدید یکی از ترمینالها نسبت به سایر ترمینالها
- سوختن مکرر بوبین
- جوش خوردن کنتاکتهای اصلی
در چنین شرایطی ادامه کار میتواند باعث آسیب بیشتر به کنتاکتور، کابلها، موتور یا سایر تجهیزات تابلو شود.
مهمترین علتهای خرابی کنتاکتور اشنایدر
دلایل خرابی کنتاکتور اشنایدر را میتوان در چند گروه اصلی شامل مشکلات مدار قدرت، مدار فرمان، شرایط محیطی و انتخاب نامناسب تجهیز تقسیم کرد.
1.انتخاب کنتاکتور با آمپر نامناسب
یکی از رایجترین دلایل داغ شدن کنتاکتور، انتخاب ظرفیت پایینتر از نیاز واقعی بار است.
فرض کنید موتور در شرایط عادی 25 آمپر جریان مصرف میکند، اما کنتاکتوری انتخاب شده که در رده کاری مربوط به موتور ظرفیت کافی ندارد. در این شرایط عبور جریان بالا باعث افزایش تلفات در کنتاکتها و بالا رفتن دمای کنتاکتور خواهد شد.
نکته مهم این است که هنگام انتخاب کنتاکتور نباید فقط عدد آمپر درجشده روی محصول را بررسی کرد. نوع بار و رده کاری یا Utilization Category نیز اهمیت زیادی دارد.
برای موتورهای القایی قفس سنجابی معمولاً رده AC-3 یکی از مهمترین معیارهای انتخاب است.
اگر در مورد انتخاب ظرفیت مناسب مطمئن نیستید، مطالعه مقاله «آمپر مناسب کنتاکتور اشنایدر» در سایت کنترل صنعت میتواند به انتخاب دقیقتر کمک کند.
همچنین برای مشاهده مدلها و ظرفیتهای مختلف میتوانید به بخش کنتاکتور اشنایدر در قسمت محصولات کنترل صنعت مراجعه کنید.
2.شل بودن ترمینالها؛ یکی از مهمترین دلایل داغ شدن کنتاکتور
اتصال نامناسب سیم یا کابل به ترمینالهای قدرت یکی از مشکلات مهم در تابلوهای برق است.
وقتی اتصال ترمینال شل باشد، مقاومت الکتریکی محل اتصال افزایش پیدا میکند. با عبور جریان، همین مقاومت اضافی میتواند گرمای قابلتوجهی ایجاد کند.
در بسیاری از مواقع یک نشانه بسیار واضح وجود دارد: تنها یکی از ترمینالهای کنتاکتور بهطور غیرعادی داغ شده است.
در این حالت باید موارد زیر بررسی شوند:
- محکم بودن ترمینال
- سطح مقطع کابل
- سلامت سرسیم
- کیفیت پرس سرسیم
- آثار اکسیدشدگی یا سوختگی
- میزان سفت شدن پیچ مطابق مشخصات سازنده
سفت کردن بیش از حد پیچ نیز کار درستی نیست، زیرا ممکن است به ترمینال یا هادی آسیب وارد کند. مقدار گشتاور مناسب باید بر اساس مدل کنتاکتور و اطلاعات فنی سازنده تعیین شود.
3.عبور جریان بیش از ظرفیت کنتاکتور اشنایدر
اگر جریان واقعی بار بیشتر از ظرفیت کنتاکتور باشد، کنتاکتهای قدرت بهمرور داغ میشوند.
این اتفاق ممکن است به دلایل مختلفی رخ دهد؛ برای مثال:
- اضافهبار موتور
- گیر کردن مکانیکی موتور
- انتخاب اشتباه کنتاکتور
- افزایش بار دستگاه
- تغییر شرایط کاری موتور
- افزایش دفعات راهاندازی
- استفاده از کنتاکتور در رده کاری نامناسب
به همین دلیل هنگام مشاهده داغ شدن کنتاکتور بهتر است جریان هر سه فاز با کلمپ متر اندازهگیری و با جریان نامی موتور و مشخصات کنتاکتور مقایسه شود.
اگر جریان موتور بیش از مقدار مجاز باشد، فقط تعویض کنتاکتور مشکل را حل نمیکند و باید علت افزایش جریان موتور نیز پیدا شود.
4.بالا بودن دمای داخل تابلو برق
یکی دیگر از دلایل خرابی کنتاکتور اشنایدر، دمای بالای محیط نصب است.
در تابلوهایی که تعداد زیادی تجهیز مانند کنتاکتور، درایو، منبع تغذیه، کلید اتوماتیک و تجهیزات قدرت در فضای محدود نصب شدهاند، ممکن است دمای داخلی تابلو بهطور قابلتوجهی افزایش پیدا کند.
تهویه نامناسب باعث میشود حرارت تولیدشده توسط تجهیزات از تابلو خارج نشود.
در چنین شرایطی باید موارد زیر بررسی شوند:
- دمای واقعی اطراف کنتاکتور
- گردش مناسب هوا
- فاصله تجهیزات از یکدیگر
- عملکرد فن تابلو
- تمیزی فیلترهای هوا
- وجود منابع حرارتی در نزدیکی کنتاکتور
نکته مهم این است که دمای هوای اطراف خود کنتاکتور اهمیت دارد، نه فقط دمای کلی محیط بیرون تابلو.
5.ولتاژ نامناسب بوبین کنتاکتور اشنایدر
بوبین یا Coil وظیفه ایجاد میدان مغناطیسی لازم برای جذب هسته متحرک و بسته شدن کنتاکتها را بر عهده دارد.
هر کنتاکتور اشنایدر برای ولتاژ بوبین مشخصی طراحی شده است. بنابراین باید ولتاژ مدار فرمان با مشخصات بوبین مطابقت داشته باشد.
برای مثال، استفاده اشتباه از ولتاژ 230 ولت برای بوبینی که برای ولتاژ پایینتری طراحی شده است میتواند باعث افزایش دمای بوبین و در نهایت سوختن آن شود.
در هنگام عیبیابی حتماً کد و ولتاژ بوبین کنتاکتور را بررسی کنید.
6.افت ولتاژ مدار فرمان و لرزش کنتاکتور
افت ولتاژ یکی از دلایل مهم و گاهی کمتر مورد توجه در خرابی کنتاکتور اشنایدر است.
اگر ولتاژ مدار فرمان به اندازه کافی بالا نباشد، بوبین ممکن است نتواند هسته متحرک را کاملاً جذب کند.
در این حالت کنتاکتور ممکن است:
- صدای وزوز ایجاد کند؛
- بلرزد؛
- بهصورت نامطمئن وصل شود؛
- مرتباً قطع و وصل شود؛
- بیش از حد گرم شود.
بسته نشدن کامل هسته میتواند جریان بوبین را افزایش دهد و در صورت ادامه شرایط، احتمال آسیب دیدن یا سوختن بوبین وجود دارد.
افت ولتاژ ممکن است ناشی از سیم طولانی مدار فرمان، سطح مقطع نامناسب سیم، ضعف ترانس فرمان، منبع تغذیه نامناسب یا اتصالات معیوب باشد.
بنابراین اگر کنتاکتور صدای غیرعادی دارد، یکی از اولین اقدامات باید اندازهگیری ولتاژ روی ترمینالهای بوبین A1 و A2 هنگام وصل بودن کنتاکتور باشد.
7.تعداد زیاد قطع و وصل کنتاکتور
هر کنتاکتور دارای عمر مکانیکی و الکتریکی مشخصی است.
اگر تجهیز در یک ماشین صنعتی به دفعات بسیار زیاد قطع و وصل شود، کنتاکتها سریعتر فرسوده خواهند شد.
در هر بار قطع و وصل بار، مخصوصاً در مدارهای موتوری، امکان ایجاد قوس الکتریکی یا Arc وجود دارد. تکرار این فرآیند بهمرور باعث خوردگی سطح کنتاکتها میشود.
بنابراین هنگام انتخاب کنتاکتور برای ماشینآلاتی که سیکل کاری سریع دارند، فقط جریان نامی کافی نیست و باید تعداد عملکرد در ساعت و عمر الکتریکی نیز بررسی شود.
8.فرسودگی یا سوختگی کنتاکتهای اصلی
سطح کنتاکتهای قدرت پس از تعداد زیادی عملیات قطع و وصل بهتدریج فرسوده میشود.
افزایش مقاومت سطح کنتاکت باعث تولید گرمای بیشتر خواهد شد و در نتیجه دمای کنتاکتور افزایش پیدا میکند.
نشانههای احتمالی فرسودگی کنتاکت عبارتاند از:
- سیاه شدن کنتاکت
- ایجاد حفره روی سطح کنتاکت
- افزایش دمای یک یا چند پل
- افت ولتاژ غیرعادی روی کنتاکتور
- عملکرد نامطمئن بار
- جوش خوردن کنتاکت
در تجهیزی که بهشدت دچار سوختگی شده است، صرفاً تمیز کردن ظاهری همیشه راهکار مناسبی نیست و ممکن است تعویض قطعه یا خود کنتاکتور ضروری باشد.
9.گردوغبار و آلودگی داخل کنتاکتور
محیط نصب نیز تأثیر زیادی بر طول عمر کنتاکتور دارد.
گردوغبار، براده، روغن یا سایر آلودگیها ممکن است در مکانیزم داخلی تجهیز تجمع پیدا کنند و مانع حرکت آزاد هسته شوند.
اگر هسته کنتاکتور بهطور کامل بسته نشود، ممکن است لرزش و صدای غیرعادی ایجاد شود و بوبین نیز تحت فشار بیشتری قرار بگیرد.
این مشکل در کارگاههای چوب، صنایع سیمان، محیطهای دارای گردوغبار زیاد و برخی خطوط تولید اهمیت بیشتری دارد.
استفاده از تابلو با درجه حفاظت مناسب و سرویس دورهای میتواند احتمال بروز این مشکل را کاهش دهد.
10.عدم هماهنگی کنتاکتور و تجهیزات حفاظتی
کنتاکتور بهتنهایی وسیله حفاظت کامل موتور نیست.
برای حفاظت از موتور معمولاً تجهیزاتی مانند بیمتال اشنایدر یا کلید حرارتی اشنایدر در مدار استفاده میشوند.
اگر رله اضافهبار بهدرستی انتخاب یا تنظیم نشده باشد، موتور ممکن است برای مدت طولانی جریان بیش از حد بکشد و کنتاکتور نیز تحت تنش حرارتی قرار گیرد.
در سایت کنترل صنعت میتوانید علاوه بر کنتاکتور، بخشهای بیمتال اشنایدر و کلید حرارتی اشنایدر را نیز برای انتخاب تجهیزات حفاظتی هماهنگ بررسی کنید.
علت صدای وزوز کنتاکتور اشنایدر چیست؟
شنیده شدن یک صدای غیرعادی یا وزوز مداوم از کنتاکتور نباید نادیده گرفته شود.
مهمترین دلایل احتمالی عبارتاند از:
- پایین بودن ولتاژ بوبین
- ولتاژ نامناسب مدار فرمان
- بسته نشدن کامل هسته
- ورود گردوغبار بین سطوح هسته
- خرابی یا فرسودگی مکانیزم
- قطع و وصل سریع فرمان
اگر کنتاکتور همزمان با وزوز، لرزش نیز دارد، بهتر است دستگاه متوقف و مدار فرمان بررسی شود؛ زیرا ادامه این وضعیت میتواند باعث افزایش دمای بوبین و آسیب به کنتاکتها شود.
علت سوختن بوبین کنتاکتور اشنایدر چیست؟
یکی از انواع رایج خرابی کنتاکتور اشنایدر، آسیب دیدن بوبین است.
دلایل اصلی آن میتوانند شامل موارد زیر باشند:
ولتاژ بیش از حد
اعمال ولتاژ بالاتر از محدوده مجاز میتواند باعث افزایش جریان و دمای سیمپیچ شود.
افت ولتاژ
برخلاف تصور، ولتاژ پایین نیز ممکن است برای بوبین مشکل ایجاد کند. اگر هسته کاملاً جذب نشود، شرایط کاری بوبین از حالت طبیعی خارج شده و احتمال افزایش دما وجود دارد.
دمای محیط بالا
قرار گرفتن طولانیمدت بوبین در محیط بسیار گرم، عمر عایق سیمپیچ را کاهش میدهد.
بسته نشدن کامل هسته
وجود آلودگی، مانع مکانیکی یا خرابی قطعات داخلی میتواند از بسته شدن کامل هسته جلوگیری کند و شرایط نامناسبی برای بوبین ایجاد کند.
علت جوش خوردن کنتاکتهای کنتاکتور اشنایدر
جوش خوردن کنتاکتها معمولاً زمانی اتفاق میافتد که جریان یا قوس الکتریکی شدید در زمان وصل یا قطع ایجاد شود.
از دلایل احتمالی میتوان به موارد زیر اشاره کرد:
- اتصال کوتاه یا جریان بسیار بالا
- انتخاب کنتاکتور کوچکتر از نیاز
- دفعات زیاد قطع و وصل
- انتخاب رده کاری اشتباه
- قطع و وصل نامطمئن به دلیل افت ولتاژ بوبین
- پایان عمر الکتریکی کنتاکتها
اگر کنتاکتها جوش خورده باشند، حتی با قطع فرمان بوبین ممکن است بار همچنان برقدار باقی بماند. چنین شرایطی خطرناک است و کنتاکتور باید توسط فرد متخصص بررسی شود.
راهنمای مرحلهبهمرحله عیبیابی خرابی کنتاکتور اشنایدر
برای عیبیابی میتوان از یک روند مشخص استفاده کرد.
مرحله اول: بررسی ظاهری
ابتدا تابلو را در شرایط ایمن بیبرق کنید و موارد زیر را بررسی کنید:
- آثار سوختگی
- تغییر رنگ سیمها
- تغییر شکل بدنه
- ذوب شدن ترمینال
- بوی سوختگی
- شل بودن اتصالات
وجود هر یک از این موارد میتواند مسیر عیبیابی را مشخص کند.

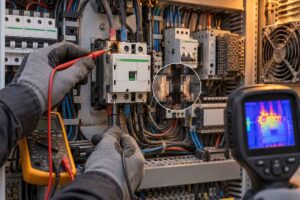

مرحله دوم: اندازهگیری جریان بار
پس از رعایت الزامات ایمنی، جریان هر فاز اندازهگیری و با جریان نامی موتور و ظرفیت کنتاکتور مقایسه شود.
اختلاف زیاد جریان بین فازها نیز باید بررسی شود.

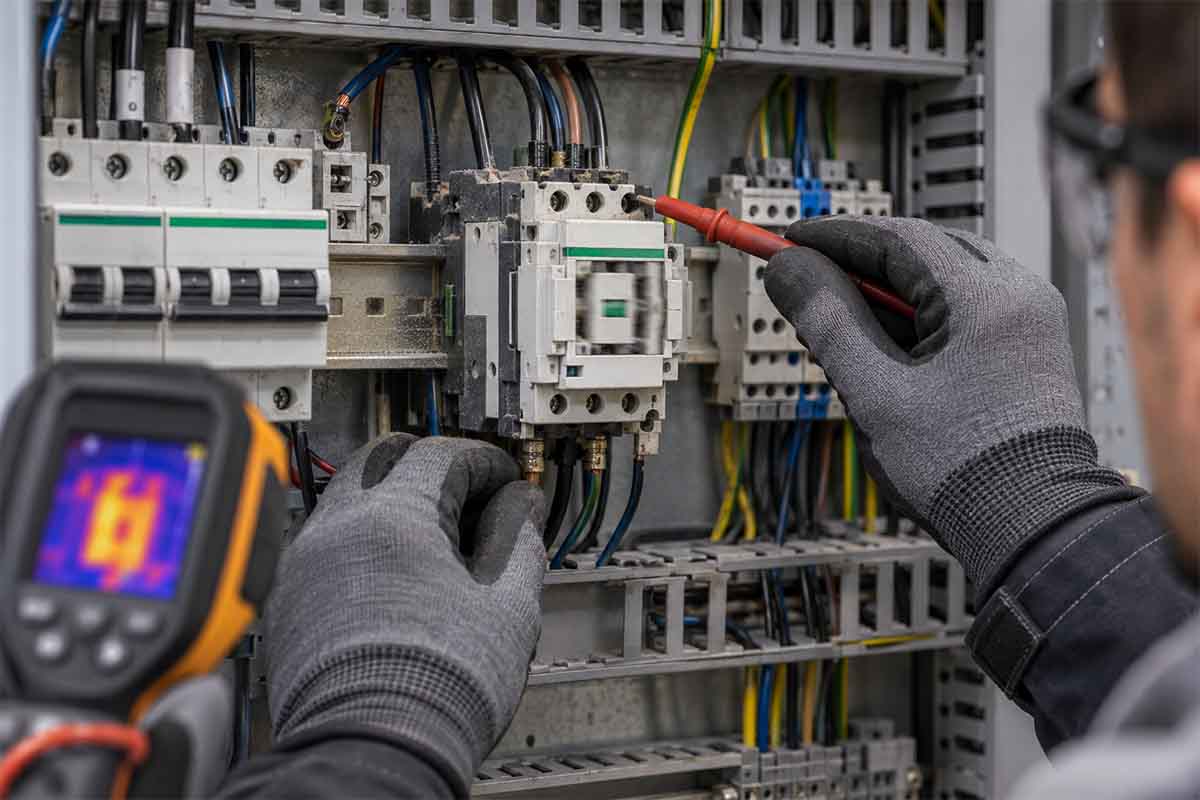

مرحله سوم: بررسی دمای ترمینالها

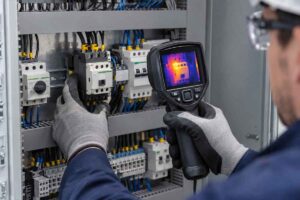

در تعمیرات پیشگیرانه صنعتی میتوان با دوربین حرارتی یا ترمومتر مناسب، دمای نقاط مختلف را مقایسه کرد.
اگر تنها یک ترمینال بهوضوح گرمتر از بقیه باشد، احتمال وجود اتصال نامناسب، شل بودن ترمینال یا مشکل کنتاکت همان فاز بیشتر است.
مرحله چهارم: اندازهگیری ولتاژ بوبین
ولتاژ A1 و A2 باید در هنگام عملکرد کنتاکتور اندازهگیری و با مقدار نامی بوبین مقایسه شود.
افت ولتاژ قابلتوجه میتواند علت وزوز یا بسته نشدن کامل کنتاکتور باشد.
مرحله پنجم: بررسی شرایط نصب
دمای تابلو، تهویه، فاصله تجهیزات و وجود منابع گرمایی اطراف کنتاکتور بررسی شود.
مرحله ششم: بررسی انتخاب کنتاکتور
در نهایت باید مشخص شود کنتاکتور از نظر جریان، توان موتور، رده کاری، ولتاژ بوبین و تعداد دفعات قطع و وصل برای کاربرد موردنظر مناسب است یا خیر.
جدول سریع عیبیابی کنتاکتور اشنایدر
| علامت مشاهدهشده | علت احتمالی | بررسی پیشنهادی |
| داغ شدن یک ترمینال | اتصال شل یا کنتاکت فرسوده | بررسی ترمینال و کابل |
| داغ شدن کل کنتاکتور | اضافهبار یا دمای بالای تابلو | اندازهگیری جریان و دما |
| صدای وزوز | افت ولتاژ یا بسته نشدن هسته | اندازهگیری ولتاژ بوبین |
| سوختن بوبین | ولتاژ نامناسب یا دمای بالا | بررسی مدار فرمان |
| جوش خوردن کنتاکت | جریان بالا یا قطع و وصل زیاد | بررسی بار و رده کاری |
| قطع و وصل سریع | ناپایداری فرمان یا افت ولتاژ | بررسی مدار فرمان |
| تغییر رنگ سیم | اتصال نامناسب یا جریان بالا | بررسی کابل و ترمینال |
چگونه از خرابی کنتاکتور اشنایدر جلوگیری کنیم؟
بهترین راهکار برای کاهش خرابی کنتاکتور، انتخاب صحیح و نگهداری دورهای تجهیزات است.
برای افزایش طول عمر کنتاکتور بهتر است:
- کنتاکتور بر اساس نوع بار و رده کاری صحیح انتخاب شود.
- جریان واقعی بار اندازهگیری شود.
- ولتاژ بوبین با مدار فرمان مطابقت داشته باشد.
- ترمینالها با گشتاور مناسب بسته شوند.
- از سطح مقطع کابل مناسب استفاده شود.
- تهویه مناسب تابلو تأمین شود.
- تجهیزات بهصورت دورهای از نظر افزایش دما بررسی شوند.
- تعداد دفعات قطع و وصل با مشخصات کنتاکتور متناسب باشد.
- بیمتال یا کلید حرارتی مناسب برای حفاظت موتور انتخاب شود.
- در محیطهای آلوده، تابلو با درجه حفاظت مناسب مورد استفاده قرار گیرد.
نگهداری پیشگیرانه هزینه بسیار کمتری نسبت به توقف خط تولید یا آسیب به تجهیزات قدرت خواهد داشت.
چه زمانی باید کنتاکتور اشنایدر را تعویض کنیم؟
هر افزایش دمایی به معنی نیاز به تعویض کنتاکتور نیست. گاهی مشکل فقط مربوط به شل بودن کابل، تهویه نامناسب یا اشکال مدار فرمان است.
اما در صورت مشاهده مواردی مانند سوختگی شدید بدنه، آسیب جدی ترمینال، جوش خوردگی کنتاکتها، خرابی مکانیزم داخلی یا فرسودگی شدید کنتاکتها، تعویض کنتاکتور میتواند گزینه مطمئنتری باشد.
قبل از نصب کنتاکتور جدید نیز باید علت خرابی قبلی مشخص شود. در غیر این صورت احتمال دارد کنتاکتور جدید نیز پس از مدت کوتاهی دوباره دچار همان مشکل شود.
خرید کنتاکتور اشنایدر از کنترل صنعت
در هنگام تعویض کنتاکتور، انتخاب مدل مناسب اهمیت زیادی دارد. آمپراژ، توان موتور، رده کاری، تعداد پلها و بهخصوص ولتاژ بوبین باید قبل از خرید بررسی شوند.
در بخش کنتاکتور اشنایدر کنترل صنعت میتوانید مدلهای مختلف کنتاکتورهای AC، DC، کنتاکتورهای خازنی، کنتاکتورهای قدرت و قطعات جانبی را بررسی کنید.
کنترل صنعت در زمینه تأمین تجهیزات برق صنعتی و محصولات اشنایدر فعالیت میکند و در صورت نیاز میتوانید مشخصات موتور، جریان مصرفی، ولتاژ مدار فرمان و شرایط پروژه خود را در اختیار کارشناسان مجموعه قرار دهید تا انتخاب مدل مناسب سادهتر شود.
همچنین تجهیزات مکمل مدار موتور مانند بیمتال اشنایدر و کلید حرارتی اشنایدر نیز در بخش محصولات سایت قابل بررسی هستند.
جمعبندی؛ مهمترین دلایل خرابی کنتاکتور اشنایدر
خرابی کنتاکتور اشنایدر میتواند دلایل مختلفی داشته باشد و در بسیاری از موارد خود کنتاکتور عامل اصلی مشکل نیست.
انتخاب آمپراژ یا رده کاری نامناسب، شل بودن اتصالات، جریان بیش از حد، دمای بالای تابلو، تهویه ضعیف، ولتاژ نامناسب بوبین، افت ولتاژ مدار فرمان، تعداد زیاد قطع و وصل و فرسودگی کنتاکتها از مهمترین عوامل داغ شدن یا خرابی کنتاکتور هستند.
اگر یک کنتاکتور بیش از حد داغ میشود، بهترین روش این است که بهجای تعویض مستقیم آن، ابتدا جریان بار، دمای ترمینالها، ولتاژ بوبین، اتصالات و شرایط نصب بررسی شود.
انتخاب صحیح کنتاکتور اشنایدر در کنار تجهیزات حفاظتی مناسب و انجام سرویسهای دورهای میتواند احتمال خرابی را کاهش داده و عمر تجهیزات تابلو برق را افزایش دهد.
سوالات متداول درباره خرابی کنتاکتور اشنایدر
آیا داغ شدن کنتاکتور اشنایدر طبیعی است؟
مقداری افزایش دما در زمان کار طبیعی است؛ زیرا کنتاکتها و بوبین دارای تلفات هستند. اما افزایش دمای شدید، بوی سوختگی، تغییر رنگ ترمینال یا اختلاف دمای زیاد بین فازها باید بررسی شود.
چرا کنتاکتور اشنایدر وزوز میکند؟
افت ولتاژ بوبین، بسته نشدن کامل هسته، آلودگی مکانیزم یا ناپایداری مدار فرمان از مهمترین دلایل احتمالی وزوز هستند.
چرا بوبین کنتاکتور میسوزد؟
ولتاژ بیش از حد، افت ولتاژ، دمای محیط بالا و بسته نشدن کامل هسته میتوانند باعث افزایش دمای بوبین و کاهش عمر آن شوند.
علت داغ شدن یکی از پایههای کنتاکتور چیست؟
اگر فقط یک ترمینال نسبت به سایر قسمتها داغ شده باشد، ابتدا اتصال کابل، سفتی ترمینال، سلامت سرسیم و وضعیت کنتاکت همان فاز بررسی شود.
آیا کنتاکتور اشنایدر از موتور در برابر اضافهبار محافظت میکند؟
خیر. وظیفه اصلی کنتاکتور قطع و وصل مدار است. برای حفاظت موتور در برابر اضافهبار باید تجهیزاتی مانند بیمتال یا کلید حرارتی مناسب در مدار استفاده شود.
برای تعویض کنتاکتور چه مشخصاتی لازم است؟
جریان و توان بار، رده کاری، تعداد پلها، نوع کاربرد و ولتاژ بوبین از مهمترین اطلاعات موردنیاز برای انتخاب کنتاکتور جایگزین هستند.
