مقدمه: چرا شناخت ساختار داخلی بیمتال اشنایدر مهم است؟
اگر در طراحی و نگهداری تابلو برق صنعتی فعالیت میکنید، «شناخت از داخل» بیمتال (رله حرارتی) به شما کمک میکند انتخاب دقیقتری داشته باشید، تنظیمات را درست انجام دهید و هنگام بروز خطا، سریعتر عیبیابی کنید. در این مقاله با تمرکز بر ساختار داخلی بیمتال اشنایدر، اجزای کلیدی مثل بیمتال استریپ، مکانیسم تریپ/ریست و تیغهها را مرور میکنیم و در ادامه، عملکرد بیمتال اشنایدر را مرحلهبهمرحله توضیح میدهیم.

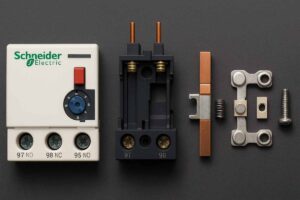

نمای کلی اجزای بیمتال اشنایدر
در مدلهای رایج بیمتال اشنایدر، پیکربندی داخلی عموماً از این بخشها تشکیل میشود:
- بیمتال استریپ(Bimetal Strip): نوار دو فلزی با ضرایب انبساط متفاوت که با گرمشدن، خم میشود.
- مکانیزم تریپ/قطع linkage: مکانیکی، فنر و ضامن که با رسیدن خمش به حد مشخص، مدار قدرت/کنترل را قطع میکند.
- تیغههای کمکیNO/NC: معمولاً ترمینالهای استاندارد 95–96 (NC) و 97–98 (NO) برای سیگنالدهی به مدار فرمان، آلارم یا قطع کنتاکتور.
- پیچ تنظیم جریان(Setting Dial): محدودهی رنج جریان نامی موتور را تنظیم میکند تا تریپ در اضافهبار مطابق طراحی انجام شود.
- کلید ریست (Manual/Auto Reset) و Test: برای بازیابی پس از تریپ و تست دورهای.
- جبرانساز دمای محیط (Ambient Compensation): پایدارسازی عملکرد در دماهای مختلف محیطی.
- واسط نصب روی کنتاکتور: برای کوپل مکانیکی-الکتریکی تمیز و امن.
بیمتال استریپ؛ قلب تشخیص اضافهبار
بیمتال استریپ مجموعهای از دو فلز با انبساط متفاوت است که به دلیل اختلاف انبساط، هنگام عبور جریان و گرمشدن، خم میشود. این خمشِ کنترلشده تبدیل به یک جابهجایی مکانیکی میشود و پس از رسیدن به حد آستانه (متناسب با تنظیم جریان و زمان)، مکانیسم قطع را فعال میکند.
نکات کلیدی برای نگهداری و دقت عملکرد:
- تمیزی مسیر جریان و اتصالات، چون هر مقاومت تماسیِ اضافه، گرمای کاذب ایجاد میکند.
- تناسب بازهی تنظیم جریان با جریان نامی موتور؛ معمولاً باید روی مقدار نامی یا اندکی بالاتر تنظیم شود (با توجه به دیتاشیت همان مدل).
- توجه به شرایط محیطی (گرما/گردوغبار) و جایگذاری در تابلو: انتخاب اندازه و تهویه مناسب، دقت تریپ را حفظ میکند.

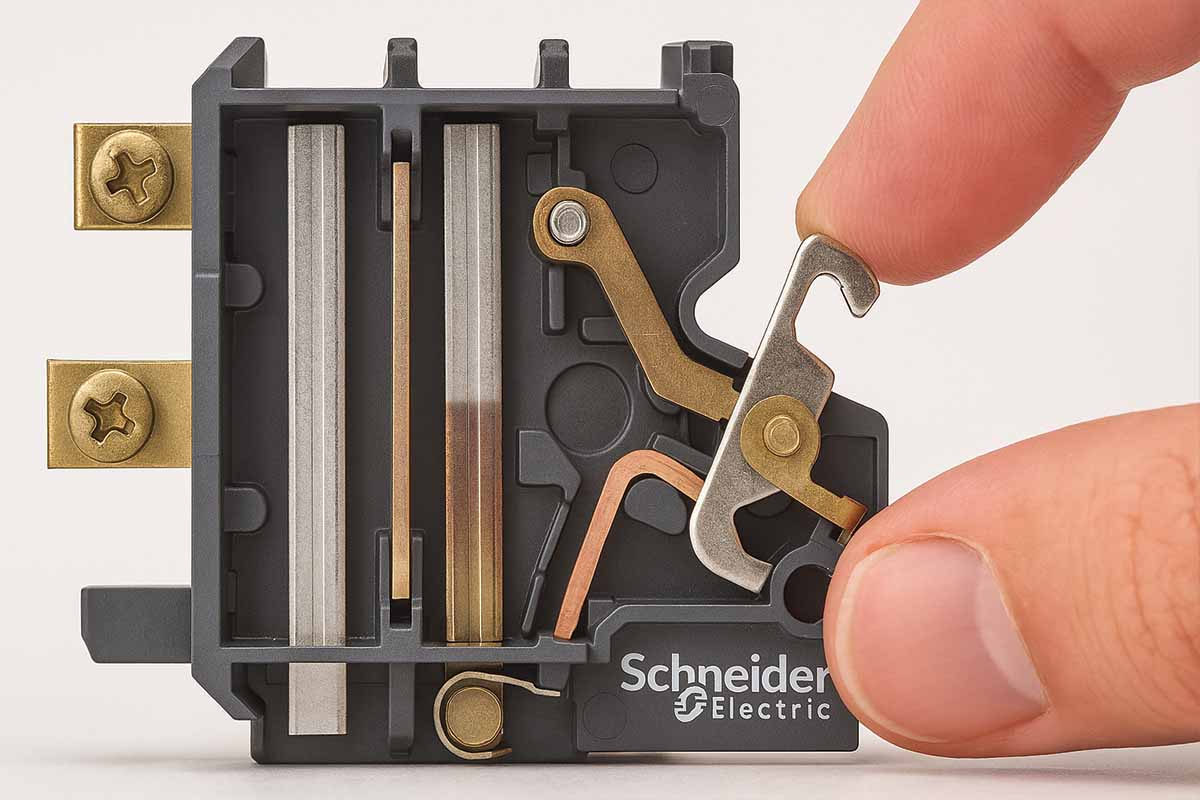

مکانیزم تریپ و ریست؛ از خمش تا قطع
وقتی بیمتال استریپ خم میشود، از طریق مجموعهی linkage و فنر، ضامنِ قطع را رها میکند. رهاشدن ضامن، به دو پیامد کلیدی منتهی میشود:
- قطع مسیر قدرت (غیرمستقیم و از مسیر کنتاکتور)
- تغییر وضعیت تیغههای کمکی: تیغهی NC (95–96) باز و تیغهی NO (97–98) بسته میشود تا سیگنال خطا یا قطع به مدار فرمان ارسال گردد.
پس از خنکشدن و بررسی علت، میتوانید با کلید ریست دستی، دستگاه را به وضعیت آمادهبهکار بازگردانید. در برخی مدلها، حالت Auto Reset نیز وجود دارد (برای کاربردهای خاص و با احتیاط).

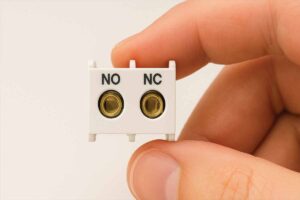

تیغهها در بیمتال اشنایدر؛ NO/NC و نقش هر کدام
تیغههای کمکی، پل ارتباطی بیمتال اشنایدر با مدار فرماناند. در سناریوی استاندارد:
- 95–96 (NC): در حالت عادی بسته است و با تریپ، باز میشود؛ معمولاً در مسیر نگهداشتن کنتاکتور یا قطع اضطراری استفاده میشود.
- 97–98 (NO): در حالت عادی باز است و با تریپ، بسته میشود؛ عموماً برای آلارم یا اینترفیس با PLC/رلههای اعلان خطا کاربرد دارد.
مسیر جریان و تولید حرارت؛ چرا بیمتال تریپ میکند؟
عملکرد بیمتال اشنایدر بر پایهی تبدیل انرژی الکتریکی در اثر اضافهبار به گرما و سپس تبدیل گرما به حرکت مکانیکی است:
- جریان بیشازحد از مسیر قدرت عبور میکند.
- مقاومت هادیها و قطعات داخلی بیمتال باعث افزایش دما میشود.
- بیمتال استریپ بر اثر اختلاف ضریب انبساط دو فلز خم میشود.
- خمش از آستانه گذر میکند و مکانیزم قطع را رها میسازد.
- تیغههای کمکی تغییر وضعیت میدهند و فرمان قطع/آلارم صادر میشود.
این روند وابسته به زمان است و به همین دلیل، بیمتالها میتوانند جریانهای گذرای راهاندازی موتور را (تا حد مشخص) تحمل کنند، اما در صورت تداوم اضافهبار، در زمان متناسب تریپ خواهند کرد.
کلاسهای زمانی و تنظیم جریان
برای حفاظت دقیق، دو مفهوم را همیشه در نظر بگیرید:
۱) تنظیم جریان (In Setting)
- رنج روی پیچ تنظیم باید با جریان نامی موتور همخوانی داشته باشد.
- اگر راهاندازی موتور سنگین است، ممکن است لازم باشد تنظیم کمی بالاتر باشد؛ اما هرچه به مقدار نامی نزدیکتر باشید، حفاظت بهتر میماند (همیشه طبق دیتاشیت همان مدل عمل کنید).
۲) کلاس تریپ (Trip Class)
- کلاسهای متداول در رلههای حرارتی: 10، 20 یا 30 (وابسته به مدل/سری).
- کلاسِ پایینتر = واکنش سریعتر در اضافهبارهای پایدار؛ کلاسِ بالاتر = تحمل بیشتر جریانهای راهاندازی طولانی.
برای آشنایی با سریها و بازههای جریان موجود در فروشگاه «کنترل صنعت»، صفحهی محصولات اشنایدر را ببینید.
نصب و همخوانی با کنتاکتور؛ چرا «کوپل تمیز» مهم است؟
بیمتالهای اشنایدر غالباً برای نصب مستقیم پشت/زیر کنتاکتورهای خانوادهی TeSys طراحی شدهاند تا:
- مسیر حرارتی/جریان کوتاه و استاندارد باشد،
- سیمکشی ساده و خطای نصب کمتر شود،
- هماهنگی حفاظتی بهتری با کنتاکتور حاصل گردد.
وقتی بیمتال را با کنتاکتور مناسب جفت میکنید، در صورت اضافهبار، بیمتال از طریق تغییر وضعیت تیغههای کمکی مدار فرمان کنتاکتور را قطع کرده و بهطور غیرمستقیم مدار قدرت را باز میکند. برای انتخاب کنتاکتور و بیمتال سازگار، بررسی مشخصات فنی هر محصول در سایت «کنترل صنعت» توصیه میشود؛ نمونهی یک کنتاکتور سازگار را در لینک بالا دیدید.

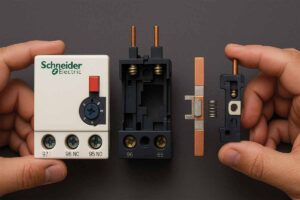

اجزای بیمتال اشنایدر
در تکمیل اجزای بیمتال اشنایدر، این موارد را نیز در نظر داشته باشید:
پیچ تست (Test)
برای اطمینان از سلامت مکانیزم تریپ، بدون نیاز به ایجاد اضافهبار واقعی، مسیر مکانیکی را فعال میکند. بعد از تست، با ریست دستی به حالت عادی بازگردید.
ریست دستی/اتومات
- Manual: ایمنتر برای اغلب کاربردهای صنعتی؛ اپراتور علت را بررسی میکند و سپس ریست میزند.
- Auto: در برخی فرایندها که توقفِ کوتاه قابلپذیرش است، پس از خنکشدن بهطور خودکار آمادهبهکار میشود (با ارزیابی ریسک).
جبران دمای محیط
اگر تابلو در محیط گرم نصب شده باشد، مکانیزم جبران دما به حفظ دقت عملکرد بیمتال اشنایدر کمک میکند. بااینحال، طراحی تابلو با تهویهی کافی و رعایت derating همیشه ضروری است.
از نوار نقاله تا پمپخانه
- موتور نوار نقاله/میکسر: اضافهبار تدریجی بر اثر اصطکاک یا گیر کردن مکانیکی، بهموقع توسط بیمتال تشخیص داده میشود.
- پمپها و فنها: در شرایطی مانند بستهشدن مسیر، گیرپاژ یا افزایش گرانروی سیال، بیمتال اشنایدر از داغ شدن سیمپیچ موتور جلوگیری میکند.
- راهاندازی ستاره—مثلث: با انتخاب رنج و کلاس مناسب، میتوانید از تریپهای کاذب در راهاندازی جلوگیری کنید و در عین حال، حفاظت مؤثر داشته باشید.
بیمتال حرارتی در برابر رلههای الکترونیکی
- بیمتال (حرارتی): ساده، مقرونبهصرفه، بدون تغذیهی کمکی، زمان-جریان غیرخطی متناسب با گرمایش.
- رله الکترونیکی: دقت بالاتر، امکانات تنظیمی بیشتر (تاخیرها، آلارمها، ارتباطات)، اما پیچیدهتر و گرانتر.
انتخاب میان این دو، به حساسیت فرآیند، بودجه و سیاست نگهداری شما بستگی دارد.
اشتباهات رایج در کار با بیمتال
- تنظیم رنج بالاتر از جریان نامی موتور برای «فرار از تریپ» → حفاظت از بین میرود.
- بیتوجهی به گرمای محیط تابلو و تهویه → تریپ زودهنگام یا تأخیرِ ناخواسته.
- شل بودن اتصالات → ایجاد مقاومت تماسی و گرمای کاذب.
- نخواندن کد فنی و محدودهی دقیق رنج مدل → انتخاب اشتباه بیمتال.
- استفاده از حالت Auto Reset در فرایندهای حساس بدون ارزیابی ایمنی.
چکلیست نصب و راهاندازی
- تناسب رنج انتخابی با جریان نامی موتور
- اطمینان از سالمبودن کنتاکتور همرده با بیمتال
- سفتکردن گشتاوری ترمینالها طبق دیتاشیت
- تست دستی و تأیید تغییر وضعیت تیغههای 95–96 و 97–98
- ثبت تنظیمات و تاریخچهی تریپ برای نگهداری پیشگیرانه
کنترل صنعت
کنترل صنعت با تیم فنی متخصص، تأمین محصولات اصلی اشنایدر و محتوای آموزشی منظم، تلاش میکند فرآیند انتخاب و خرید شما را ساده و مطمئن کند. از طریق بخش محصولات اشنایدر میتوانید مدل مناسب را بیابید و در صورت نیاز با بخش پشتیبانی تماس بگیرید. همچنین میتوانید تازهترین مقالات آموزشی را در صفحهی نوشتهها دنبال کنید.
جمعبندی
در این مقاله، ساختار داخلی بیمتال اشنایدر را از زاویهی اجزا و فرآیند عملکرد بررسی کردیم:
- بیمتال استریپ بهعنوان حسگر حرارتی-مکانیکی، قلب تشخیص اضافهبار است.
- مکانیزم تریپ با رها کردن ضامن، مدار را از طریق فرمان به کنتاکتور قطع میکند.
- تیغههای کمکی NO/NC، زبان ارتباطی بیمتال با مدار فرماناند.
- با تنظیم درست رنج و توجه به کلاس زمانی، به حفاظت قابلاعتماد و کمتریپِ کاذب میرسید.
پرسشهای متداول
۱) آیا میتوان بیمتال را بعد از کنتاکتور نصب کرد؟
بله، کانفیگهای مرسوم نصب «پشت/زیر» کنتاکتورهای TeSys است تا مسیرها کوتاه و استاندارد باشد. نصب خارج از این حالت فقط با رعایت دستورالعمل سازنده.
۲) کلاس تریپ را چگونه انتخاب کنیم؟
به نوع بار و طول راهاندازی نگاه کنید؛ بارهای سنگینتر به کلاسِ بالاتر (تحمل بیشتر در شروع) نیاز دارند؛ بارهای عادی، کلاس پایینتر برای حفاظت سریعتر.
۳) ریست خودکار امن است؟
در فرایندهایی که ایمنی افراد/تجهیزات اولویت دارد، «ریست دستی» ترجیح دارد تا علت بررسی شود
