تفاوت ترانس کوربالانس با رله نشتی جریان (RCD / RCCB)

مقدمه

در طراحی سیستم‌های حفاظت الکتریکی، یکی از مهم‌ترین دغدغه‌های مهندسان برق، حفاظت نشتی جریان در تابلو برق و جلوگیری از خطرات اتصال زمین است. در این مسیر معمولاً دو تجهیز مطرح می‌شود: ترانس کوربالانس (CBCT) و رله نشتی جریان (RCD / RCCB).

اما سؤال اصلی اینجاست:

تفاوت ترانس کوربالانس با رله نشتی جریان چیست؟

در چه پروژه‌هایی CBCT بهتر است؟

آیا می‌توان این دو را جایگزین یکدیگر کرد؟

در این مقاله از کنترل صنعت – نمایندگی محصولات اشنایدر الکتریک در لاله‌زار تهران به‌صورت کامل و تخصصی به بررسی این موضوع می‌پردازیم تا بتوانید برای پروژه‌های صنعتی خود بهترین انتخاب را داشته باشید.

ترانس کوربالانس چیست؟ (Core Balance CT چیست)

قبل از بررسی تفاوت ترانس کوربالانس با رله نشتی جریان ابتدا باید بدانیم:

CBCT چیست؟

ترانس کوربالانس (Core Balance Current Transformer) که به آن Zero Sequence CT نیز گفته می‌شود، نوعی ترانسفورماتور جریان است که برای تشخیص جریان نشتی یا جریان باقیمانده (Residual Current) استفاده می‌شود.

در این تجهیز:

• تمام فازها (و در صورت وجود نول) از داخل یک هسته عبور می‌کنند.
• در حالت عادی مجموع برداری جریان‌ها صفر است.
• در صورت نشتی به زمین، اختلاف جریان ایجاد می‌شود.
• این اختلاف توسط ترانس تشخیص داده شده و به رله ارت فالت ارسال می‌شود.

عملکرد ترانس کوربالانس

عملکرد ترانس کوربالانس بر اساس اصل زیر است:

اگر مجموع جریان‌ها صفر نباشد، یعنی نشتی جریان رخ داده است.

نکته مهم:

خود CBCT به‌تنهایی قطع نمی‌کند؛ بلکه به یک رله ارت فالت متصل می‌شود تا فرمان قطع صادر شود.

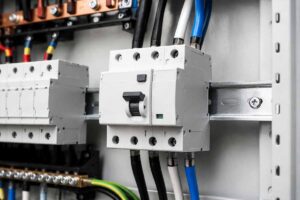

رله نشتی جریان چیست؟ (RCD / RCCB چیست)

حال ببینیم رله نشتی جریان چیست.

RCD (Residual Current Device) یا RCCB (Residual Current Circuit Breaker) تجهیزی است که در صورت تشخیص نشتی جریان، به‌صورت مستقیم مدار را قطع می‌کند.

ویژگی‌های اصلی RCD:

• دارای هسته تشخیص جریان نشتی داخلی
• دارای مکانیزم قطع داخلی
• معمولاً در جریان‌های 30mA، 100mA، 300mA عرضه می‌شود
• مناسب حفاظت جان و تجهیزات

برای مثال، در سایت کنترل صنعت می‌توانید انواع محافظ جان سه فاز اشنایدر را مشاهده کنید:

 مشاهده محصولات محافظ جان اشنایدر

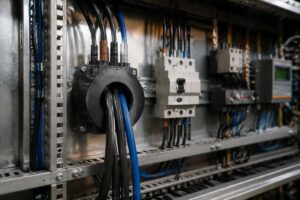

تفاوت ترانس کوربالانس با رله نشتی جریان (مقایسه کامل)

اکنون به بخش اصلی مقاله می‌رسیم:

تفاوت CBCT و RCCB از نظر ساختار

ویژگی	ترانس کوربالانس (CBCT)	رله نشتی جریان (RCD / RCCB)
نوع تجهیز	سنسور جریان	تجهیز حفاظتی کامل
مکانیزم قطع	ندارد	دارد
نیاز به رله جداگانه	بله	خیر
مناسب جریان‌های بالا	بله	محدود

نتیجه: CBCT فقط تشخیص می‌دهد، اما RCD هم تشخیص می‌دهد و هم قطع می‌کند.



تفاوت CBCT و RCD از نظر عملکرد

عملکرد ترانس کوربالانس

• اندازه‌گیری دقیق جریان باقیمانده
• ارسال سیگنال به رله ارت فالت
• امکان تنظیم دقیق حساسیت در رله

عملکرد RCD

• تشخیص مستقیم نشتی
• قطع فوری مدار
• تنظیم محدود (بسته به مدل)



تفاوت CBCT و RCCB در ظرفیت جریان

در پروژه‌های صنعتی با جریان‌های بالا (مثلاً 800 آمپر، 1600 آمپر):

• استفاده از RCCB عملاً ممکن نیست.
• باید از CBCT + رله ارت فالت + کلید اتوماتیک استفاده شود.

در چنین شرایطی معمولاً از کلیدهای کامپکت یا هوایی اشنایدر استفاده می‌شود که در سایت کنترل صنعت موجود است.

مزایا و محدودیت‌های هر کدام

 مزایای ترانس کوربالانس

• مناسب جریان‌های بالا
• انعطاف‌پذیری بالا
• قابل استفاده در تابلوهای صنعتی بزرگ
• امکان تنظیم دقیق سطح قطع
• مناسب پروژه‌های نفت، گاز، پتروشیمی، فولاد

 محدودیت‌های CBCT

• نیاز به رله جداگانه
• پیچیدگی بیشتر نصب
• هزینه اولیه بالاتر

 مزایای رله نشتی جریان (RCD)

• نصب ساده
• مقرون‌به‌صرفه
• مناسب ساختمان‌ها و پروژه‌های کوچک
• حفاظت مستقیم از جان افراد (30mA)

 محدودیت‌های RCD

• محدودیت در جریان نامی
• مناسب نبودن برای فیدرهای صنعتی سنگین
• انعطاف‌پذیری کمتر در تنظیمات



در چه پروژه‌هایی CBCT بهتر است؟

این بخش برای کاربران صنعتی بسیار مهم است

1.صنایع سنگین

در کارخانه‌های فولاد، سیمان، پتروشیمی و نیروگاه‌ها:

• جریان‌های بالا وجود دارد.
• طول کابل‌ها زیاد است.
• احتمال نویز الکتریکی بالا است.

در این شرایط ترانس کوربالانس بهترین گزینه است.

2. تابلوهای MCC و موتورهای صنعتی

در حفاظت موتورهای سه‌فاز:

• نشتی زمین می‌تواند باعث سوختن موتور شود.
• نیاز به تنظیم دقیق سطح نشتی داریم.

CBCT با رله ارت فالت انتخاب حرفه‌ای‌تری است.

 3.پروژه‌هایی با کلید اتوماتیک کامپکت یا هوایی

اگر در پروژه از کلیدهای 400A، 800A یا بالاتر استفاده می‌شود:

استفاده از CBCT منطقی‌تر است.



کاربرد ترانس کوربالانس در برق صنعتی

کاربرد ترانس کوربالانس در برق صنعتی بسیار گسترده است:

• حفاظت فیدر اصلی تابلو
• حفاظت ژنراتور
• حفاظت ترانسفورماتور قدرت
• سیستم‌های IT
• سیستم‌های با حساسیت بالا

در بسیاری از پروژه‌های بزرگ که توسط تیم‌های مهندسی حرفه‌ای اجرا می‌شوند، استفاده از CBCT به‌عنوان استاندارد طراحی شناخته می‌شود.



حفاظت نشتی جریان در تابلو برق صنعتی

در یک تابلو برق صنعتی حرفه‌ای معمولاً این ساختار دیده می‌شود:

CBCT → رله ارت فالت → کلید اتوماتیک → قطع مدار

در حالی که در پروژه‌های کوچک‌تر داریم:

RCD → قطع مستقیم مدار

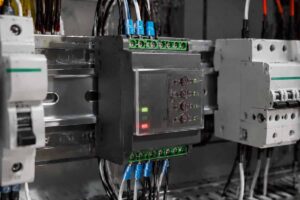

رله ارت فالت چیست؟

رله ارت فالت تجهیزی است که سیگنال خروجی از CBCT را دریافت می‌کند و در صورت عبور جریان از حد تنظیم شده، فرمان قطع صادر می‌کند.

ویژگی‌های مهم:

• تنظیم حساسیت (مثلاً 100mA تا چند آمپر)
• تنظیم زمان قطع (Time Delay)
• قابلیت هماهنگی حفاظتی

این موضوع در صنایع بزرگ اهمیت بسیار بالایی دارد.

جمع‌بندی نهایی

اگر بخواهیم به‌صورت خلاصه بگوییم:

1. پروژه کوچک، ساختمانی یا تجاری است → RCD کافی است.

2. پروژه صنعتی، با جریان بالا یا نیازمند تنظیم دقیق است → CBCT انتخاب حرفه‌ای‌تر است.



کدام گزینه برای پروژه شما مناسب است؟

در کنترل صنعت با بیش از 20 سال سابقه در حوزه برق صنعتی و تأمین تجهیزات اشنایدر الکتریک، می‌توانید:

• انواع محافظ جان سه فاز اشنایدر
• کلیدهای اتوماتیک کامپکت
• تجهیزات حفاظتی صنعتی
• مشاوره تخصصی انتخاب تجهیزات

را با ضمانت اصالت کالا، خدمات پس از فروش حرفه‌ای و تحویل فوری تهیه کنید.

جهت مشاوره تخصصی انتخاب تجهیزات حفاظت نشتی جریان با کارشناسان کنترل صنعت تماس بگیرید.



سوالات متداول (FAQ)

آیا ترانس کوربالانس جایگزین RCD است؟

خیر، این دو ساختار متفاوتی دارند و بسته به نوع پروژه انتخاب می‌شوند.

تفاوت CBCT و RCD در چیست؟

CBCT سنسور است و نیاز به رله دارد؛ RCD تجهیز کامل با مکانیزم قطع داخلی است.

آیا برای موتورهای صنعتی RCD مناسب است؟

در موتورهای کوچک بله، اما در صنایع بزرگ CBCT پیشنهاد می‌شود.
